Semiconductor Components Industries, LLC, 1999
December, 1999 – Rev. 6
1
Publication Order Number:
SN74LS138/D

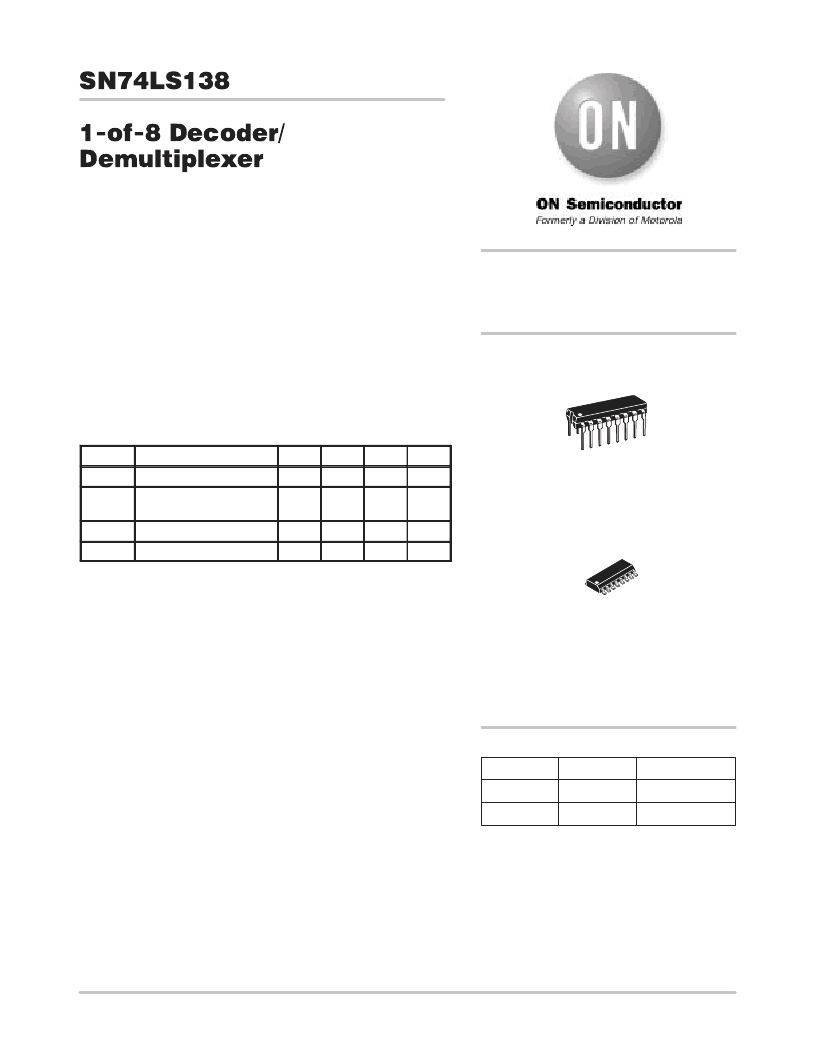

The LSTTL/MSI SN74LS138 is a high speed 1-of-8 Decoder/
Demultiplexer. This device is ideally suited for high speed bipolar
memory chip select address decoding. The multiple input enables
allow parallel expansion to a 1-of-24 decoder using just three LS138
devices or to a 1-of-32 decoder using four LS138s and one inverter.
The LS138 is fabricated with the Schottky barrier diode process for
high speed and is completely compatible with all ON Semiconductor
TTL families.
Demultiplexing Capability
Multiple Input Enable for Easy Expansion
Typical Power Dissipation of 32 mW
Active Low Mutually Exclusive Outputs
Input Clamp Diodes Limit High Speed Termination Effects
GUARANTEED OPERATING RANGES
Symbol
Parameter
Min
Typ
Max
Unit
V
CC
Supply Voltage
4.75
5.0
5.25
V
T
A
Operating Ambient
Temperature Range
0
25
70
°
C
I
OH
Output Current – High
–0.4
mA
I
OL
Output Current – Low
8.0
mA
LOW
POWER
SCHOTTKY
Device
Package
Shipping
ORDERING INFORMATION
SN74LS138N
16 Pin DIP
2000 Units/Box
SN74LS138D
16 Pin
SOIC
D SUFFIX
CASE 751B
http://onsemi.com
2500/Tape & Reel
PLASTIC
N SUFFIX
CASE 648
16
1
16
1
