TLC1514, TLC1518
5-V, 10-BIT, 400 KSPS, 4/8 CHANNEL, LOW POWER,
SERIAL ANALOG-TO-DIGITAL CONVERTERS WITH AUTO POWER DOWN
SLAS252 – DECEMBER 1999
28
POST OFFICE BOX 655303
DALLAS, TEXAS 75265
TYPICAL CHARACTERISTICS
–0.15
–0.10
–0.05
–0.00
0.05
0.10
0.15
0.20
0.25
0
512
1024
INL
–
Integral
Nonlinearity
–
LSB
Samples

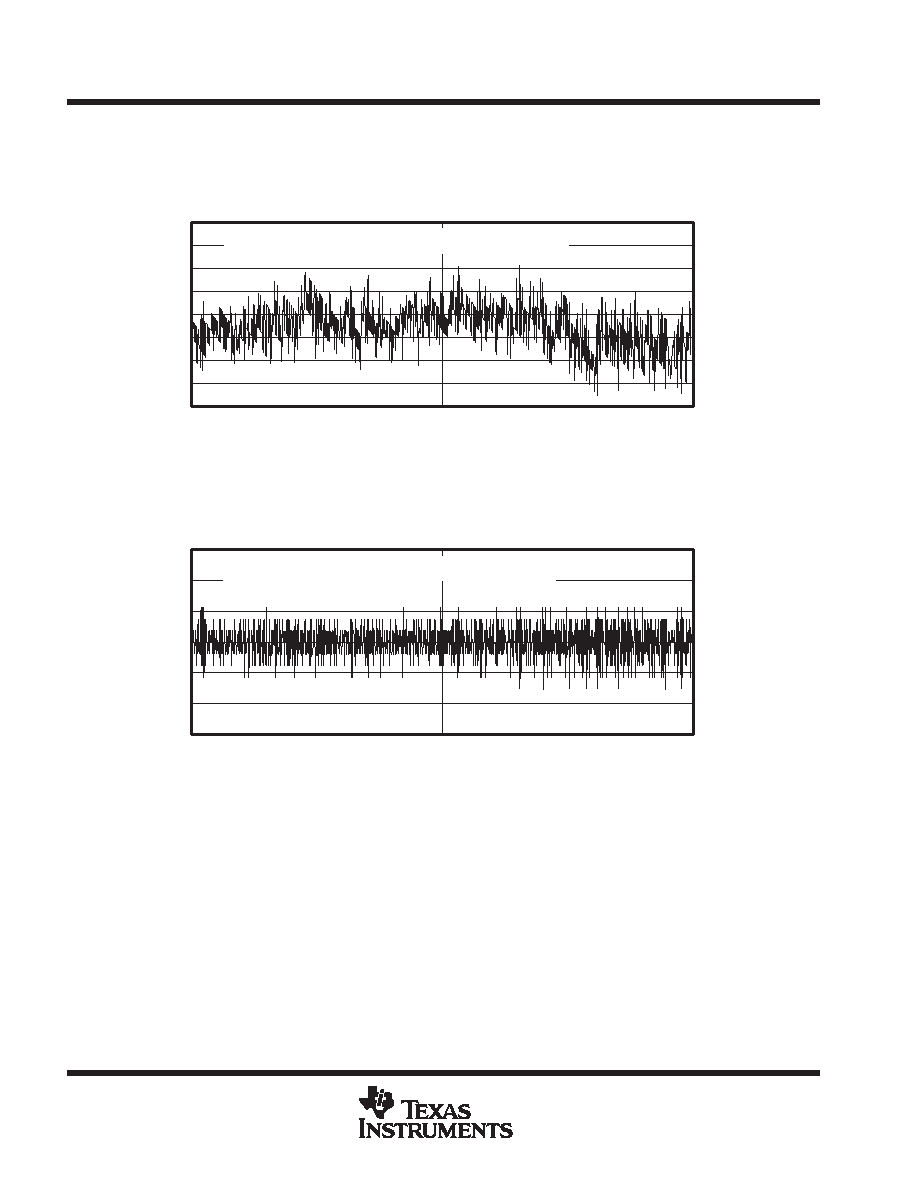

INTEGRAL NONLINEARITY
vs
SAMPLES
VCC = 5 V, External Reference = 4 V, SCLK = 20 MHz,
Single Shot, Short Sample, Mode 00 DSP Mode
Figure 26
–0.3
–0.2
–0.1
–0.0
0.1
0.2
0.3
0
512
1024
DNL
–
Differential
Nonlinearity
–
LSB
Samples
DIFFERENTIAL NONLINEARITY
vs
SAMPLES
VCC = 5 V, External Reference = 4 V, SCLK = 20 MHz,
Single Shot, Short Sample, Mode 00 DSP Mode
Figure 27
