TLE 5204
Semiconductor Group
2
1998-02-01

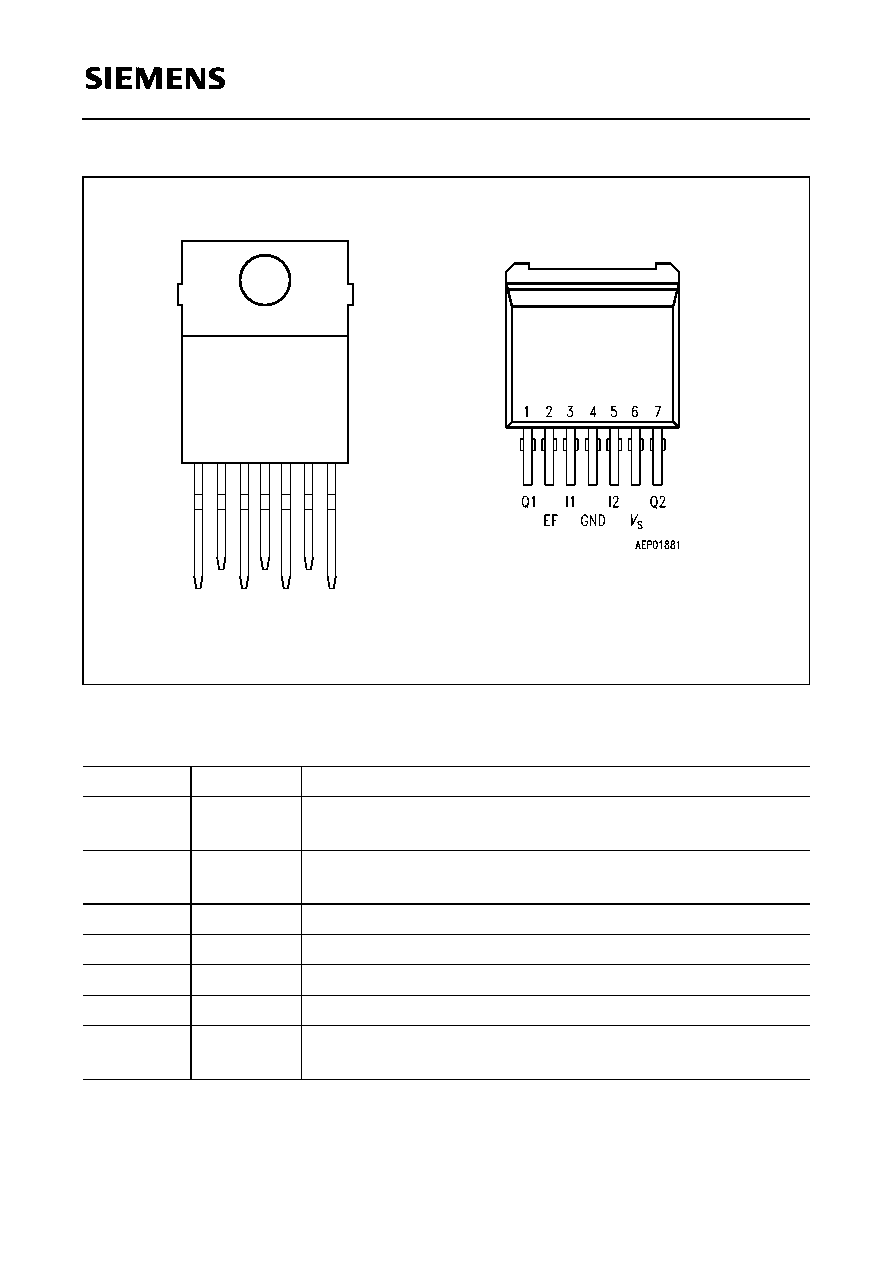

Figure 1
Pin Configuration (top view)
Pin Definitions and Functions
Pin No.
Symbol
Function
1Q1
Output of channel 1; Short-circuit proof, free-wheeling
diodes integrated for inductive loads
2EF
Error flag; TTL/CMOS-compatible output for error detection
(open drain)
3
I1
Control input 1; TTL/CMOS-compatible
4GND
Ground; connected internally to cooling fin
5
I2
Control input 2; TTL/CMOS-compatible
6
V
S
Supply voltage; wire with capacitor matching load
7Q2
Output of channel 2; Short-circuit proof, free-wheeling
diodes integrated for inductive loads
AEP01224
Q1
EF
Ι1
GND
2
Ι
Q2
V
S
4
3
2
15
6
7
TLE 5204
TLE 5204 G
