TLE 7209R
Circuit Description
Final Datasheet
8
V2.5, 2004-may-25

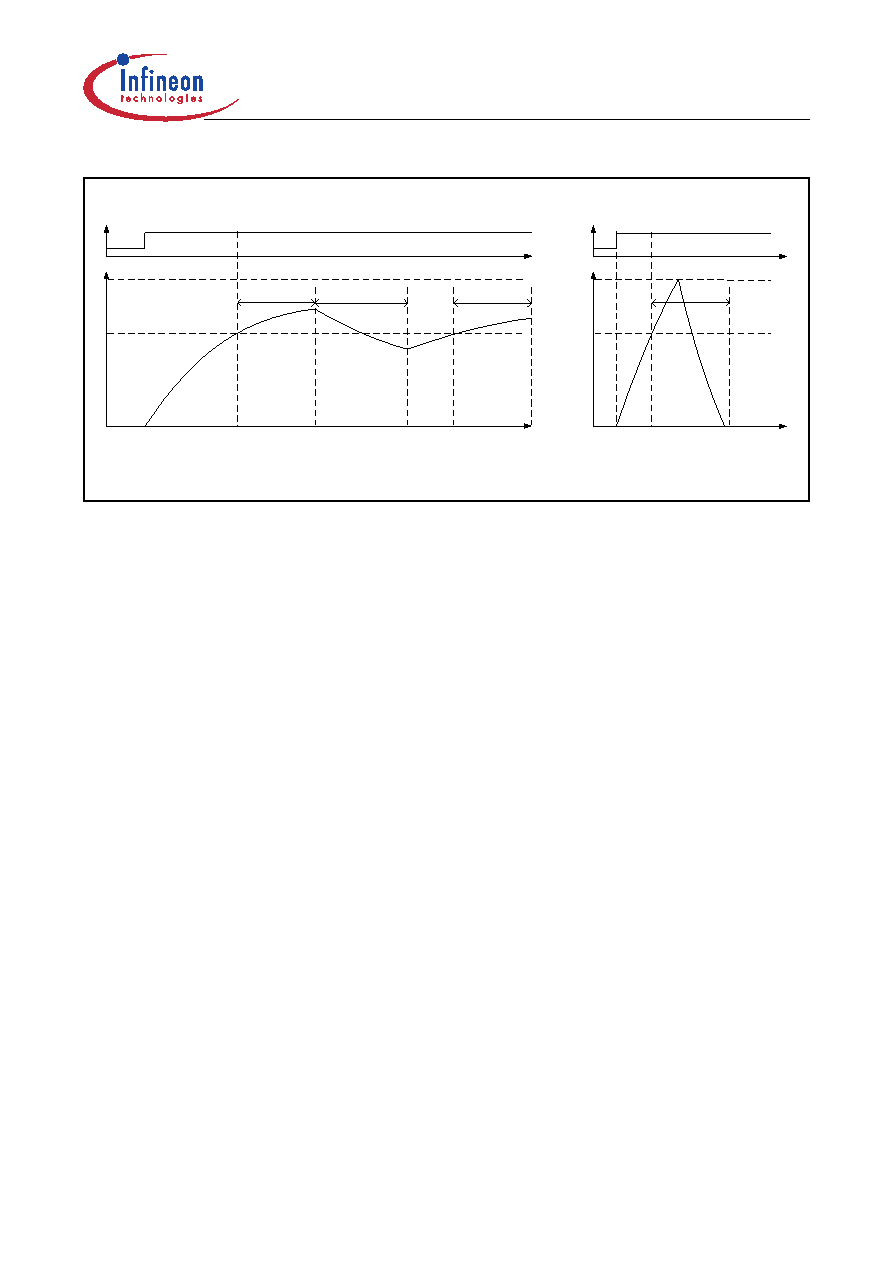

Figure 5
Short to Vs detection. Left: normal operation. Right: short circuit is
detected
2.3.3
Short circuit across the load
If short circuit messages from high- and low-side switch occur simultaneously within a
delay time of typically 2
s, the error bit “Short Circuit Over Load”, SCOL is set.
2.3.4
Over-Temperature
In case of high DC-currents, insufficient cooling or high ambient temperature, the chip
temperature may rise above the thermal shut-down temperature
TSD. In that case, all
output transistors are shut down and the error-bit “Over-Temperature”, OT is set.
2.3.5
Under-Voltage shut-down
If the supply-voltage at the
VS pins falls below the under-voltage detection threshold, the
outputs are set to tristate and the error-bit “Under-Voltage at
VS“ is set.
2.4
Diagnosis
The Diagnosis-Mode can be selected between SPI-Diagnosis and Status-Flag
Diagnosis. The choice of the Diagnosis-Mode is selected by the voltage-level on Pin 12
(DMS Diagnosis Mode Selection):
DMS = GND, Status-Flag Mode
DMS =
VCC, SPI-Diagnosis Mode
I OU
T
I
L
time
t
b
I
OUK
IN
I OU
T
I
L
time
t
b
I
OUK
IN
t
a
t
b
