2–9
The TLV320AIC11 has three serial-interface modes that support most modern DSP engines. These modes can be
selected by M0 and M1. In mode 0 (Figure 2–9), FS is one-bit wide and it is active high one SCLK period before the
first bit (MSB) of each data transmission. In modes 1 (Figure 2–10) and 2 (Figure 2–11), the TLV320AIC11 operates
as a slave to interface with an SPI master in which FS is the SPISEL that determines the sampling rate. SCLK needs
to be free-running. In mode 3 (Figure 2–12), FS is low during data transmission into DIN and DOUT.

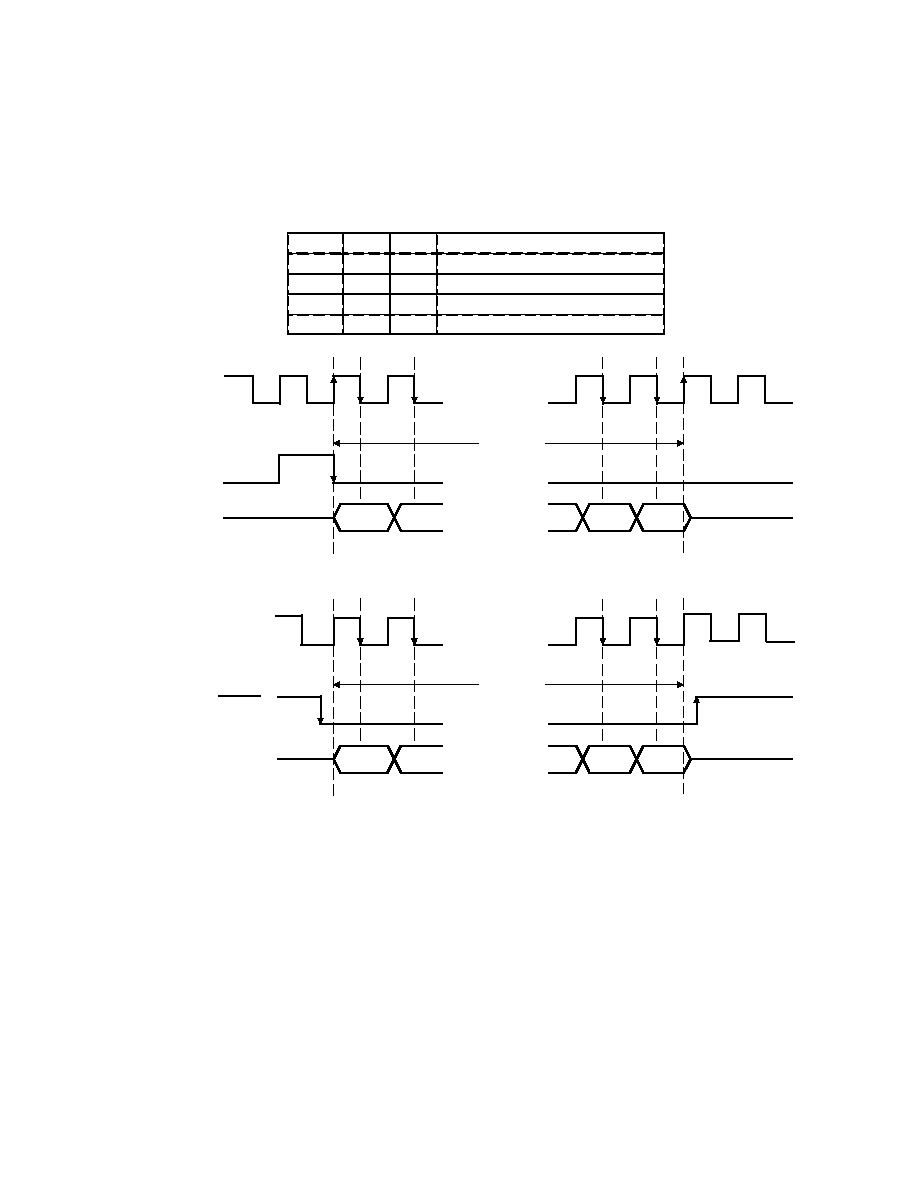

Table 2–1. Serial Interface Modes
MODE
M1
M0
FRAME SYNC (FS) FORMAT
0
Pulse mode
1
0
1
SPI_CP0 mode (SPI mode 0)
2
1
0
SPI_CP1 mode (SPI mode 1)
3
1
Frame mode
D0
16 SCLKs
SCLK
FS
DIN/DOUT
(16-bit)
D1
MSB
LSB
D15
0
1
15
16
D14
……
14
Figure 2–9. Timing Diagram for the FS Pulse Mode (M1M0 = 00)
D0
16 SCLKs
(SCLK)
(FS)
DIN/DOUT
(16-bit)
D1
MSB
LSB
D15
01
15
D14
……
14
SPICLK
SPISEL
Figure 2–10. Timing Diagram for the SPI_CP0 Mode (M1M0 = 01)
