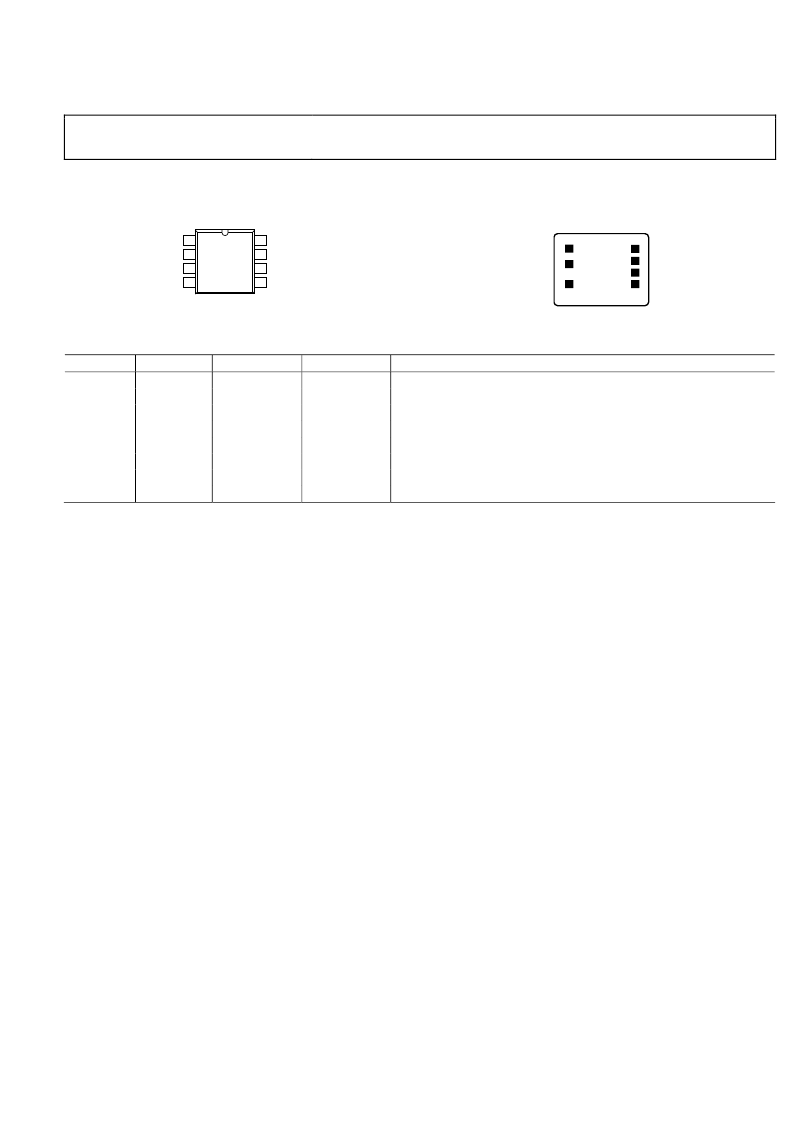

AD8212
PIN CONFIGURATION AND FUNCTION DESCRIPTIONS
Rev. 0 | Page 5 of 16
0
V+
1
COM
2
BIAS
3
NC
4
V
SENSE
NC
8
7
ALPHA
6
I
OUT
5
NC = NO CONNECT
Figure 2. Pin Configuration
AD8212
TOP VIEW
(Not to Scale)
1
2
3
8
7
6
5
0
Figure 3. Metallization Diagram
Table 3. Pin Function Descriptions
Pin No.
Mnemonic
1
V+
2
COM
3
BIAS
4
NC
5
I
OUT
6
ALPHA
7
NC
8
V
SENSE
X Coordinate
393
392
392
–
386
386
386
386
Y Coordinate
219
67
145
–
82
23
118
210
Description
Supply Voltage (Inverting Amplifier Input).
Regulator Low Side.
Bias Circuit Low Side
No Connect.
Output Current.
Current Compensation Circuit Input.
No Connect.
Noninverting Amplifier Input.
