LC74950BG
No.A1647-18/37

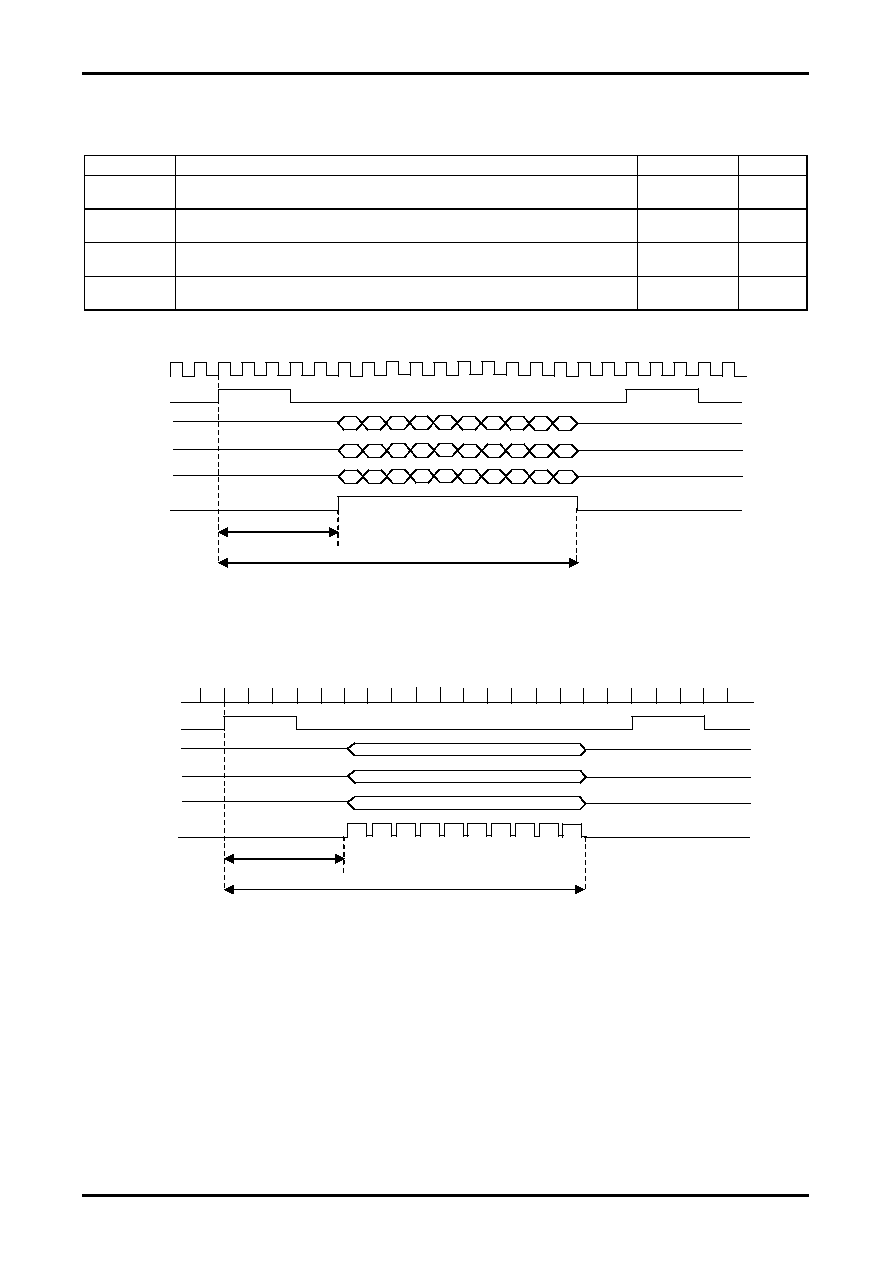

5. Timing control
1) DEOUT (enable output) setting
Registers related to the setting of enable
Name
Functions
Sub address
bit width
HBLKS
This register specifies the 1H start position of DEOUT in dot units.
Set value smaller than HBLKE.
0x04
0x05
12
HBLKE
This register specifies the 1H end position of DEOUT in dot units.
Set the value that is larger than HBLKS and does not overlap the next Hsync.
0x04
0x06
12
VBLKS
This register specifies the 1V start position of DEOUT in line units.
Set the value smaller than VBLKE.
0x07
0x08
11
VBLKE
This register specifies the 1V end position of DEOUT in line units.
Set the value that is larger than VBLKS and does not overlap the next Vsync.
0x07
0x09
11
Setting of horizontal enable
*1: DEOUT is forcibly disabled at the leading edge of the next HSOUT even if HBLKE[11:0] is set with a value larger
than the total pixel count of 1H.
Setting of vertical enable
*2: DEOUT is forced disabled at the leading edge of the next VSOUT even if VBLKE[10:0] is set with a value larger
than the total line count of 1V.
R0
R1
R2
...
R1439
G0
G1
G2
...
G1439
B0
B1
B2
...
B1439
HBLKS [11:0]
HBLKE [11:0] *1
CLKOUT1
HSOUT
CROUT7-0
YGOUT7-0
CBOUT7-0
DEOUT
VBLKS [10:0]
VBLKE [10:0] *2
HSOUT
VSOUT
CROUT7-0
YGOUT7-0
CBOUT7-0
DEOUT
Active Line
