Stereo Audio CODEC
with FlexSound Technology
MAX9888
107
Applications Information
Typical Operating Circuits
Figures 39 and 40 provide example operating circuits for
the IC. The external components shown are the minimum
required for the IC to operate. Additional components
may be required by the application.

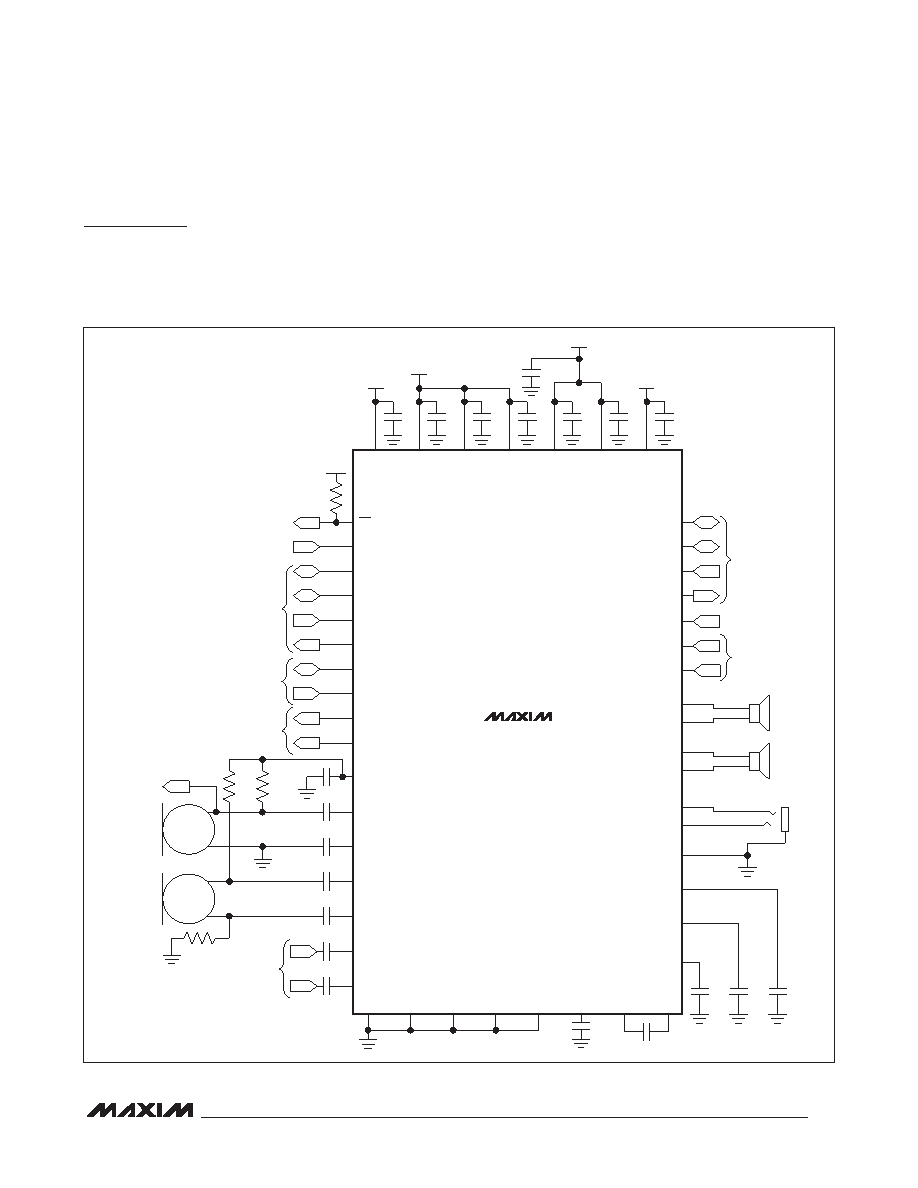

Figure 39. Typical Application Circuit Using Analog Microphone Inputs and the Bypass Switch
Analog Microphones and Bypass Switch
2.2kI
1kI
IRQ
1.8V TO
5.5V
10kI
TO MICROCONTROLLER
10MHz TO 60MHz CLOCK INPUT
DIGITAL AUDIO
PORT 1
I2C CONTROL
PORT
MICROPHONE
OUTPUT TO
BASEBAND
JACKSNS
HEADSET
MICROPHONE
1FF
2.2FF
1FF
HANDSET
MICROPHONE
1FF
DIGITAL
AUDIO
PORT 2
JACKSNS
BYPASS
SWITCH
INPUT
LRCLKS2
BCLKS2
SDINS2
SDOUTS2
JACKSNS
RECP/RXINP
RECN/RXINN
SPKLP
SPKLN
SPKRP
SPKRN
HPR
HPL
HPSNS
REF
PREG
REG
MCLK
BCLKS1
LRCLKS1
SDINS1
SDOUTS1
SDA
SCL
MIC1P/DIGMICDATA
MIC1N/DIGMICCLK
MICBIAS
MIC2P
MIC2N
INA1/EXTMICP
INA2/EXTMICN
INB1
INB2
LINE INPUT
1FF
AGND
HPGND SPKRGND SPKLGND
C1N
HPVSS
C1P
DGND
DVDDS1
DVDD
HPVDD
AVDD
SPKLVDD SPKRVDD
DVDDS2
1FF
10FF
1.8V TO 3.6V
2.8V TO 5.5V
1.8V
1.8V TO 3.6V
1FF
8I
MAX9888
