Stereo Audio CODEC
with FlexSound Technology
MAX9888
63
ADC Input Mixers
The device’s stereo ADC accepts input from the micro-
phone amplifiers and line inputs. The ADC mixer routes
any combination of the six audio inputs to the left and
right ADCs (Figure 9).
Table 4. Line Input Registers

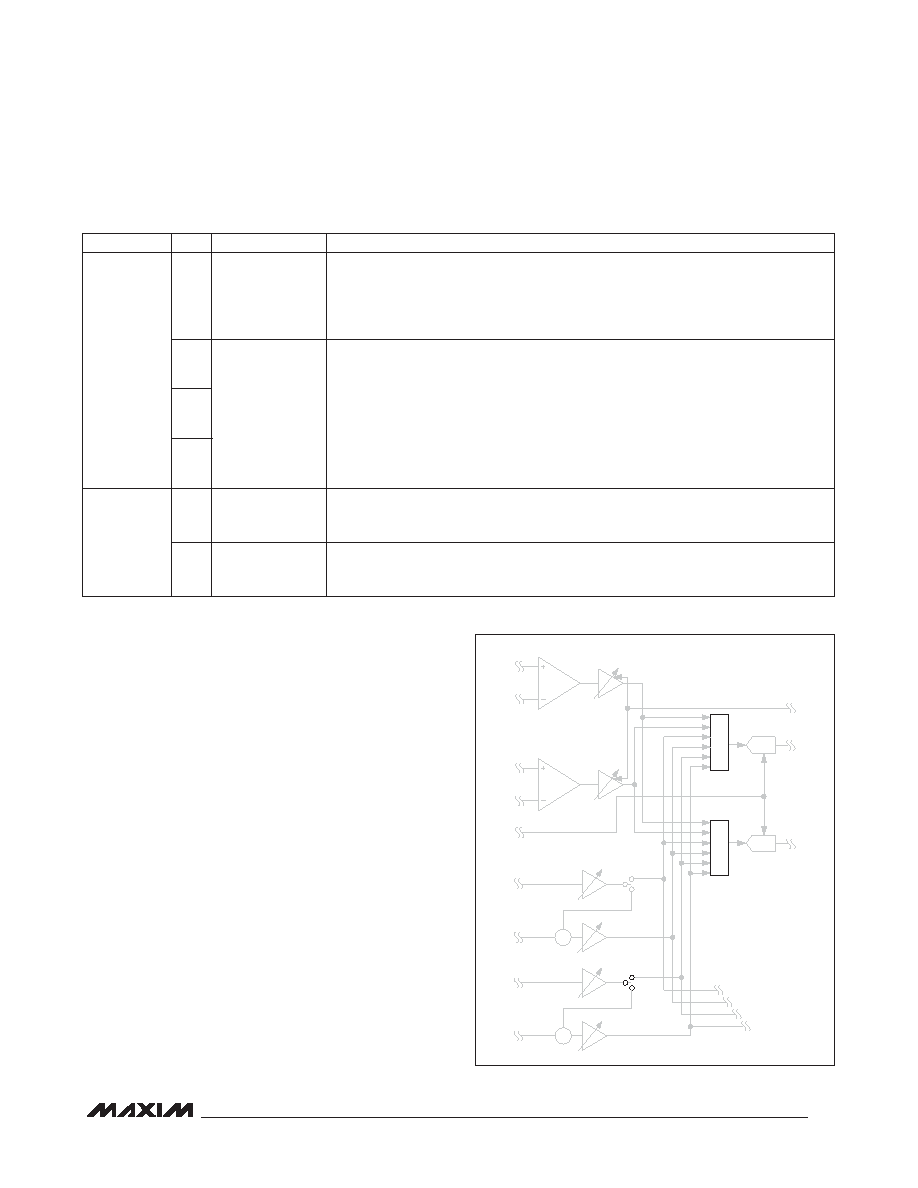

Figure 9. ADC Input Mixer Block Diagram
REGISTER
BIT
NAME
DESCRIPTION
0x33/0x34
6
INAEXT/INBEXT
Line Input A/B External Gain
Switches out the internal input resistor and selects a trimmed 20kI feedback resistor.
Use an external input resistor to set the gain of the line input.
0 = Disabled
1 = Enabled
2
PGAINA/PGAINB
Line Input A/B Internal Gain Settings
000 = +20dB
001 = +14dB
010 = +3dB
011 = 0dB
100 = -3dB
101 = -6dB
110 = -6dB
111 = -6dB
1
0
0x45
7
INADIFF
Line Input A Differential Enable
0 = Stereo single-ended input
1 = Mono differential input
6
INBDIFF
Line Input B Differential Enable
0 = Stereo single-ended input
1 = Mono differential input
INBDIFF
PGAINB:
+20dB TO -6dB
+
PGAINB:
+20dB TO -6dB
INADIFF
PGAINA:
+20dB TO -6dB
+
PGAINA:
+20dB TO -6dB
PGAM2:
+20dB TO 0dB
PGAM1:
+20dB TO 0dB
MIXADR
ADREN
ADLEN
MIX
MIXADL
MIX
PA2EN:
0/20/30dB
PA1EN:
0/20/30dB
ADCR
ADCL
