Simple Serial Input/Output Port (SIOP)
Signal Format
MC68HC05P4A — Rev. 6.0
AdvanceInformation
MOTOROLA
Simple Serial Input/Output Port (SIOP)
53
7.3.2 Serial Data Out (SDO)
A mask programmable option will be included to allow data to be
transmitted in either MSB first format or LSB first format. In either case,
the state of the SDO pin always will reflect the value of the first bit
received onthe previous transmissionif there was one. Priorto enabling
the SIOP, PB5 can be initialized to determine the beginning state if
necessary. While the SIOP is enabled, PB5 can not be used as a
standard output since that pin is coupled to the last stage of the serial
shift register. On the first falling edge of SCK, the first data bit to be
shifted out is presented to the output pin.
7.3.3 Serial Data In (SDI)
The SDI pin becomes an input as soon as the SIOP is enabled. New
data may be presented to the SDI pin on the falling edge of SCK. Valid
data must be present at least 100 ns before the rising edge of the clock
and remain valid for 100 ns after the edge.

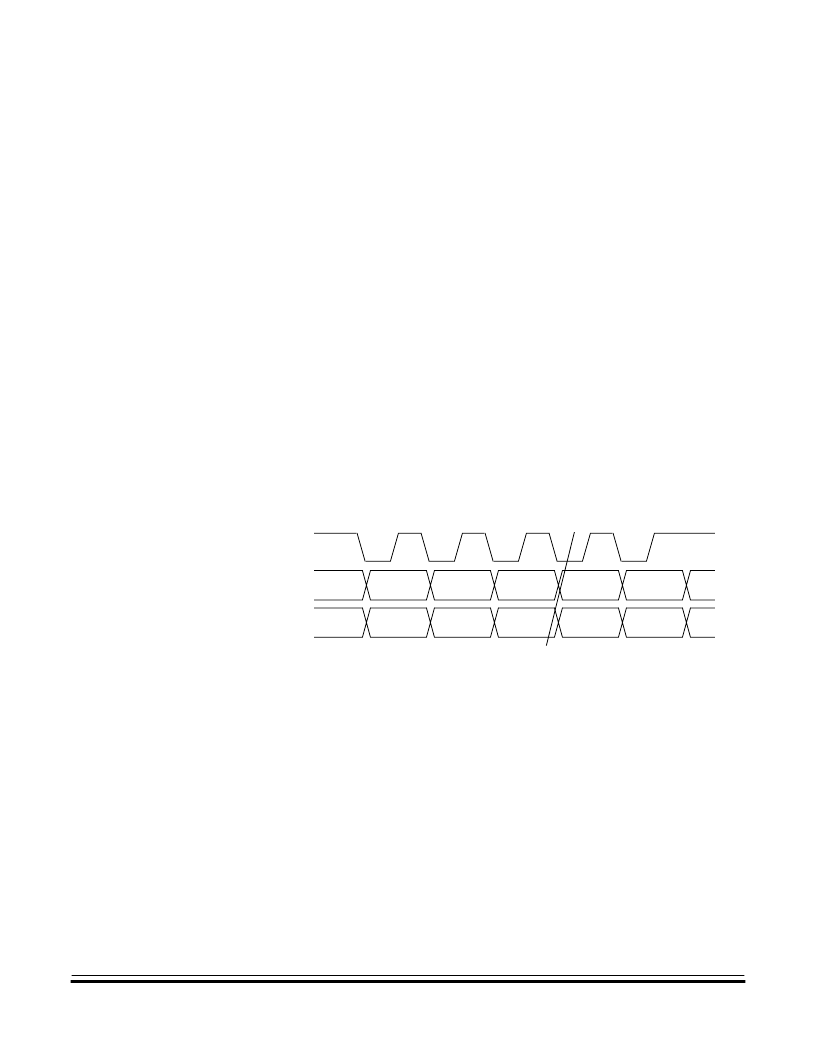

Figure 7-2. Serial I/O Port Timing
SDO
BIT 1
BIT 2
BIT 3
BIT 7
SCK
BIT 8
SDI
BIT 1
BIT 2
BIT 3
BIT 7
BIT 8
