TLV431A
http://onsemi.com
10

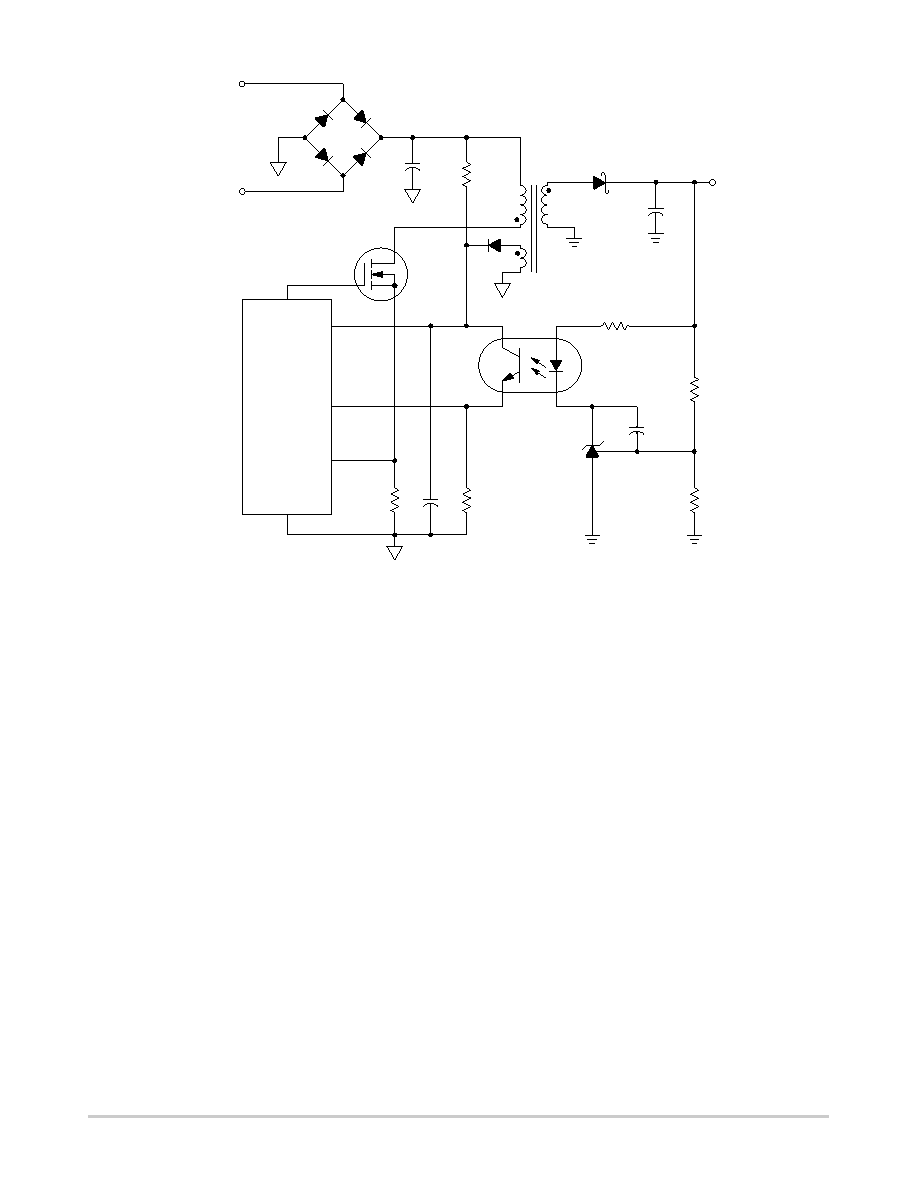

Figure 30. Isolated Output Line Powered Switching Power Supply
The above circuit shows the TLV431A as a compensated amplifier controlling the feedback loop of an isolated output line
powered switching regulator. The output voltage is programmed to 3.3 V by the resistors values selected for R1 and R2. The
minimum output voltage that can be programmed with this circuit is 2.64 V, and is limited by the sum of the reference voltage
(1.24 V) and the forward drop of the optocoupler light emitting diode (1.4 V). Capacitor C1 provides loop compensation.
Gate Drive
VCC
Controller
VFB
GND
Current
Sense
DC Output
3.3 V
R1
3.0 k
R2
1.8 k
100
AC Input
C1
0.1
mF
