TLV431A
http://onsemi.com
2
Reference (R)
Cathode (K)
Anode (A)
Reference (R)
Cathode (K)
The device contains 13 active transistors.

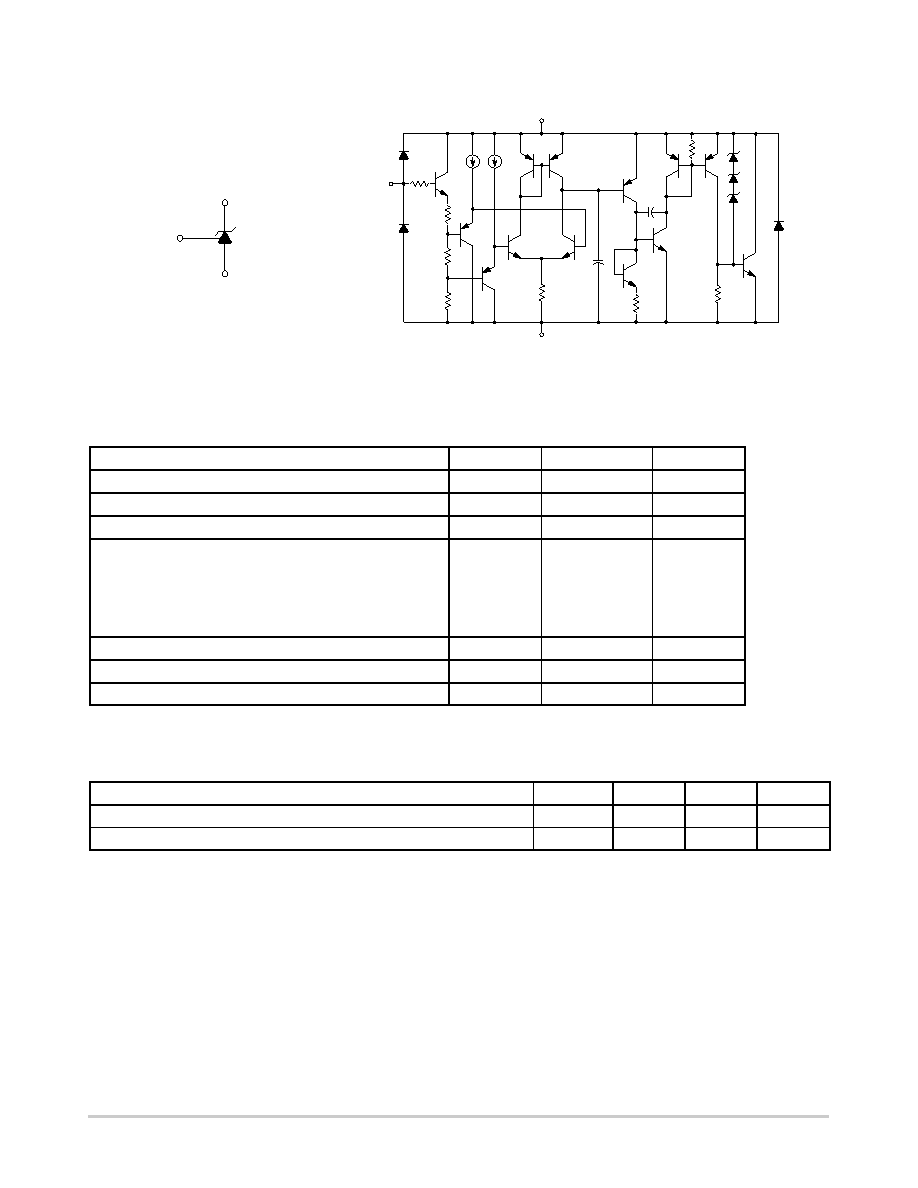

Representative Schematic Diagram
Symbol
MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted)
Rating
Symbol
Value
Unit
Cathode to Anode Voltage
VKA
18
V
Cathode Current Range, Continuous (Note 1)
IK
–20 to 25
mA
Reference Input Current Range, Continuous
Iref
*0.05 to 10
mA
Thermal Characteristics
LP Suffix Package
Thermal Resistance, Junction–to–Ambient
Thermal Resistance, Junction–to–Case
SN Suffix Package
Thermal Resistance, Junction–to–Ambient
RqJA
RqJC
RqJA
178
83
226
°C/W
Operating Junction Temperature
TJ
150
°C
Operating Ambient Temperature Range (Note 1)
TA
*40 to 85
°C
Storage Temperature Range
Tstg
*65 to 150
°C
NOTE: This device series contains ESD protection and exceeds the following tests:
Human Body Model 2000 V per MIL–STD–883, Method 3015.
Machine Model Method 200 V.
RECOMMENDED OPERATING CONDITIONS
Condition
Symbol
Min
Max
Unit
Cathode to Anode Voltage
VKA
Vref
16
V
Cathode Current
IK
0.1
20
mA
