參數資料
型號: TPA2031D1YZFT
廠商: TEXAS INSTRUMENTS INC
元件分類: 音頻/視頻放大
英文描述: 2.5 W, 2 CHANNEL, AUDIO AMPLIFIER, BGA9
封裝: 1.45 X1.45 MM, LEAD FREE, WCSP-9
文件頁數: 7/24頁
文件大小: 753K
代理商: TPA2031D1YZFT
_
+
IN-
IN+
PWM
H-
Bridge
VO+
VO-
Internal
Oscillator
CS
To Battery
VDD
GND
Bias
Circuitry
RI2
RP
Filter-Free Class D
SHUTDOWN
RI1
Single-Ended
Input 2
CI2
CP
Single-Ended
Input 1
CI1
BOARD LAYOUT
Copper
Trace Width
Solder Mask
Thickness
Solder
Pad Width
Solder Mask
Opening
Copper Trace
Thickness
www.ti.com........................................................................................................................................................................................................ SLOS546 – MAY 2008

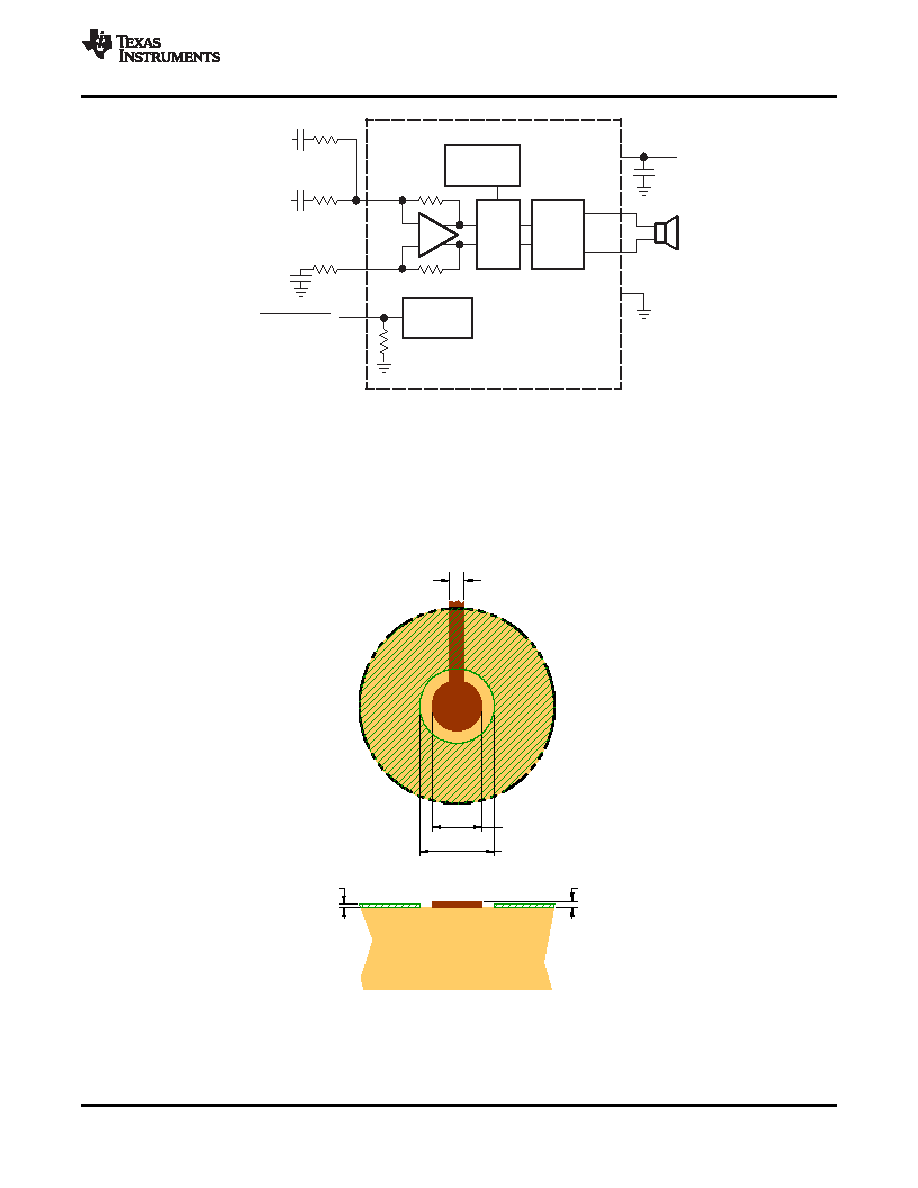

Figure 33. Application Schematic With TPA2031D1 Summing Two Single-Ended Inputs
In making the pad size for the WCSP balls, it is recommended that the layout use non-solder-mask-defined
(NSMD) land. With this method, the solder mask opening is made larger than the desired land area, and the
opening size is defined by the copper pad width. Figure 34 and Table 2 show the appropriate diameters for a
WCSP layout. The TPA2031D1 evaluation module (EVM) layout is shown in the next section as a layout
example.
Figure 34. Land Pattern Dimensions
Copyright 2008, Texas Instruments Incorporated
15
Product Folder Link(s): TPA2031D1
