www.ti.com
DESIGN EXAMPLES
Example 1. A 5-V to 1.8-V DC-to-DC Converter Using a TPS40042
Inductor Selection
SLUS777 – NOVEMBER 2007
The following example illustrates the design process and component selection for a 5-V to 0.9-V DDR
termination synchronous buck converter. The design goal parameters are given in the table below. A list of
symbol definitions is found at the end of this section.
Design Goal Parameters
SYMBOL
PARAMETER
TEST CONDITION
MIN
TYP
MAX
UNIT
VIN
Input voltage
4.5
5.5
V
VINripple
Input ripple
IOUT = 6 A
75
mV
VOUT
Output voltage
IOUT = 0 A, VIN = 5 V
0.9
V
Line regulation
VIN = 4.5 A to 5.5 V
0.5%
Load regulation
IOUT = 0 A to 6 A
0.5%
VRIPPLE
Output ripple
IOUT = 6 A
36
mV
VTRANS
Transient deviation
IOUT = -2 A to 2 A, IOUT = 2 A to -2 A
40
IOUT
Output current
VIN = 4.5 V to 5.5 V
-6
6
A
FSW
Switching frequency
600
kHz
Size
1
In2

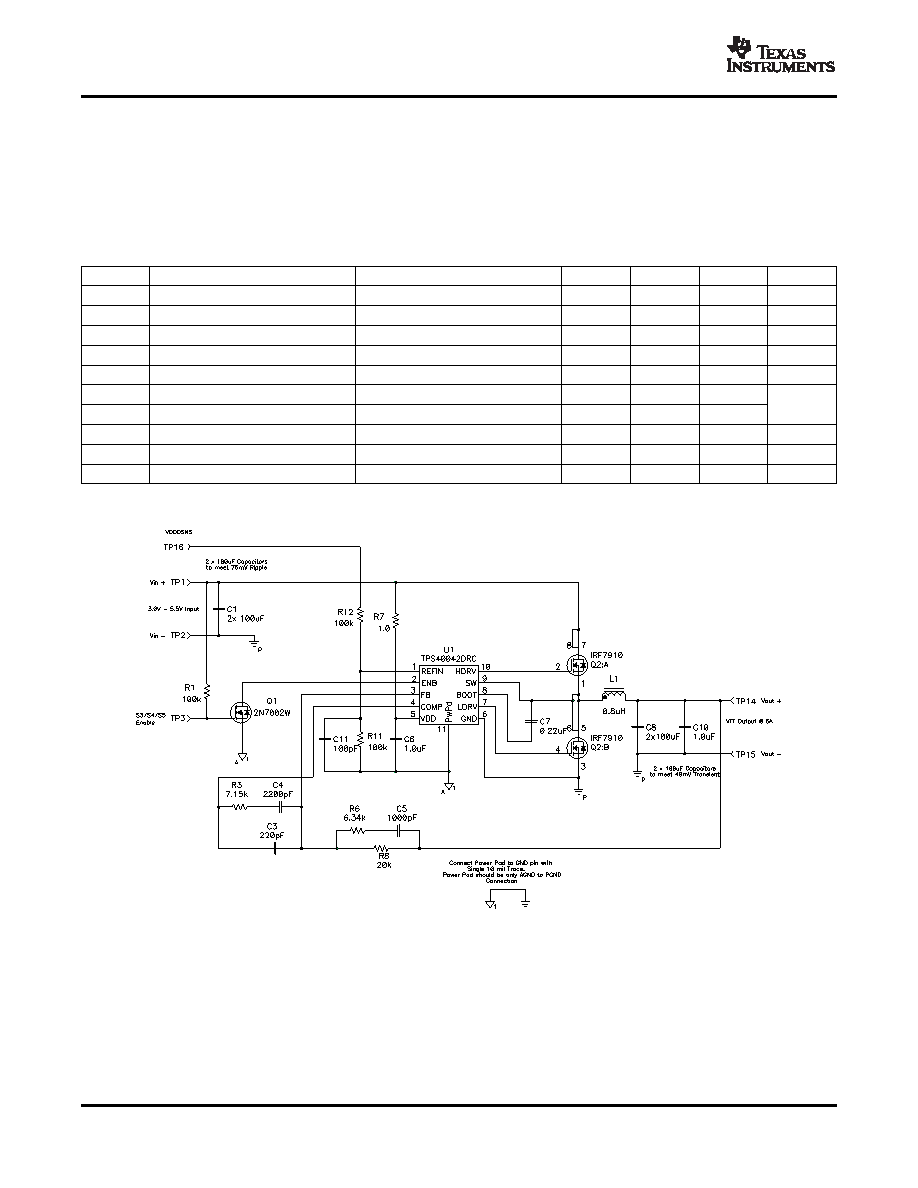

For this example, the schematic shown in Figure 19 is used.
Figure 19. TPS40042 Sample Schematic
The inductor is typically sized for 30% peak-to-peak ripple current (IRIPPLE) Given this target ripple current, the
required inductor size is calculated by:
18
Copyright 2007, Texas Instruments Incorporated
Product Folder Link(s): TPS40042
