www.ti.com
SLVSA22A – OCTOBER 2009 – REVISED JANUARY 2010

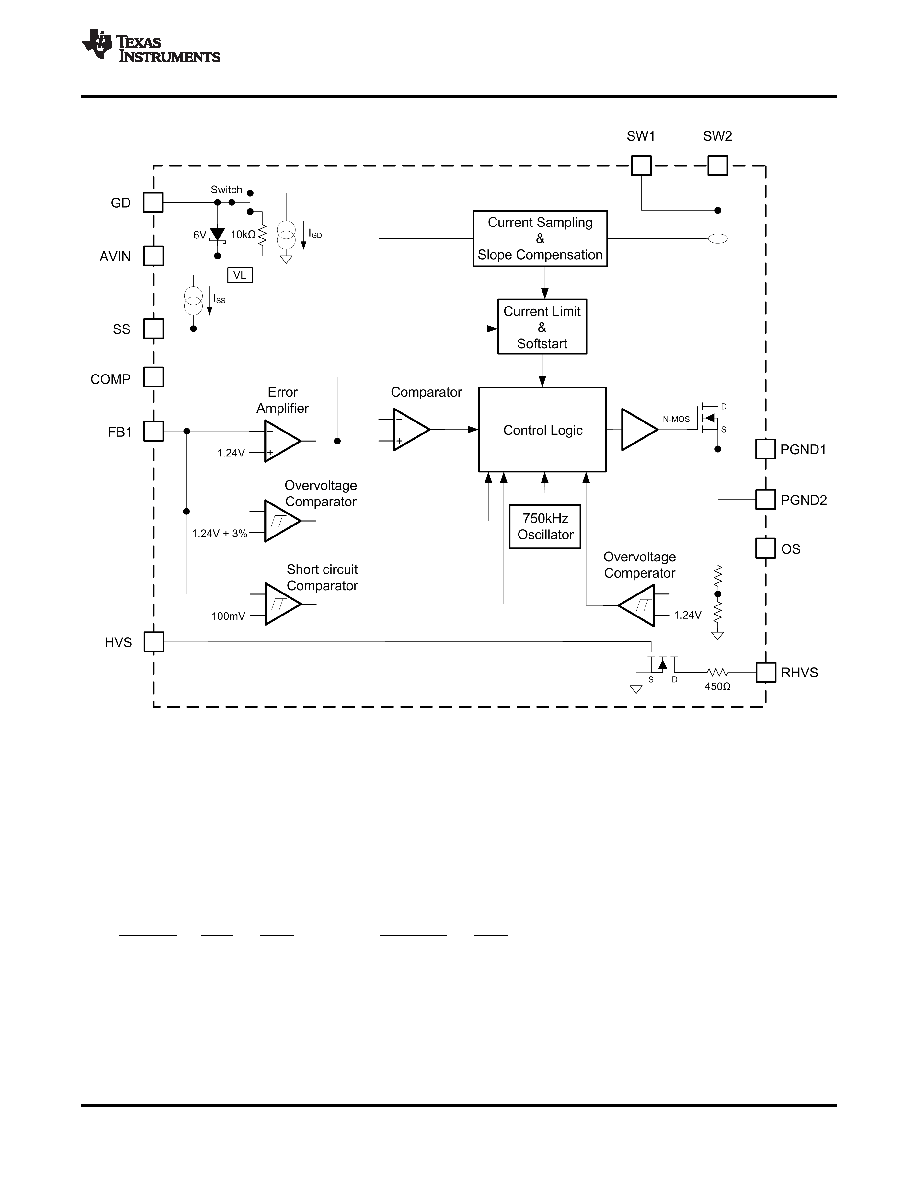

Figure 24. Boost Converter Block Diagram
Soft-Start (Boost Converter)
To avoid high inrush current during start-up an internal soft-start is implemented. The soft-start time is set by an
external capacitor connected to the SS pin. The capacitor is charged with a constant current of typically 10mA,
which increases the voltage at the SS pin. The internal switch current limit is proportional to the SS pin voltage
and rises with rising voltage until VS is in regulation or the maximum current limit is reached. The larger the
soft-start capacitor value the longer the soft-start time. For a 100nF capacitor at the SS pin, the current limit is
reached after 0.9ms. An estimation of the current limit slope
ΔIinductor and CSS capacitor can be made by the
following formulas.
(5)
Copyright 2009–2010, Texas Instruments Incorporated
19
Product Folder Link(s): TPS65171
