Typical application
TS2007
4/29
2
Typical application

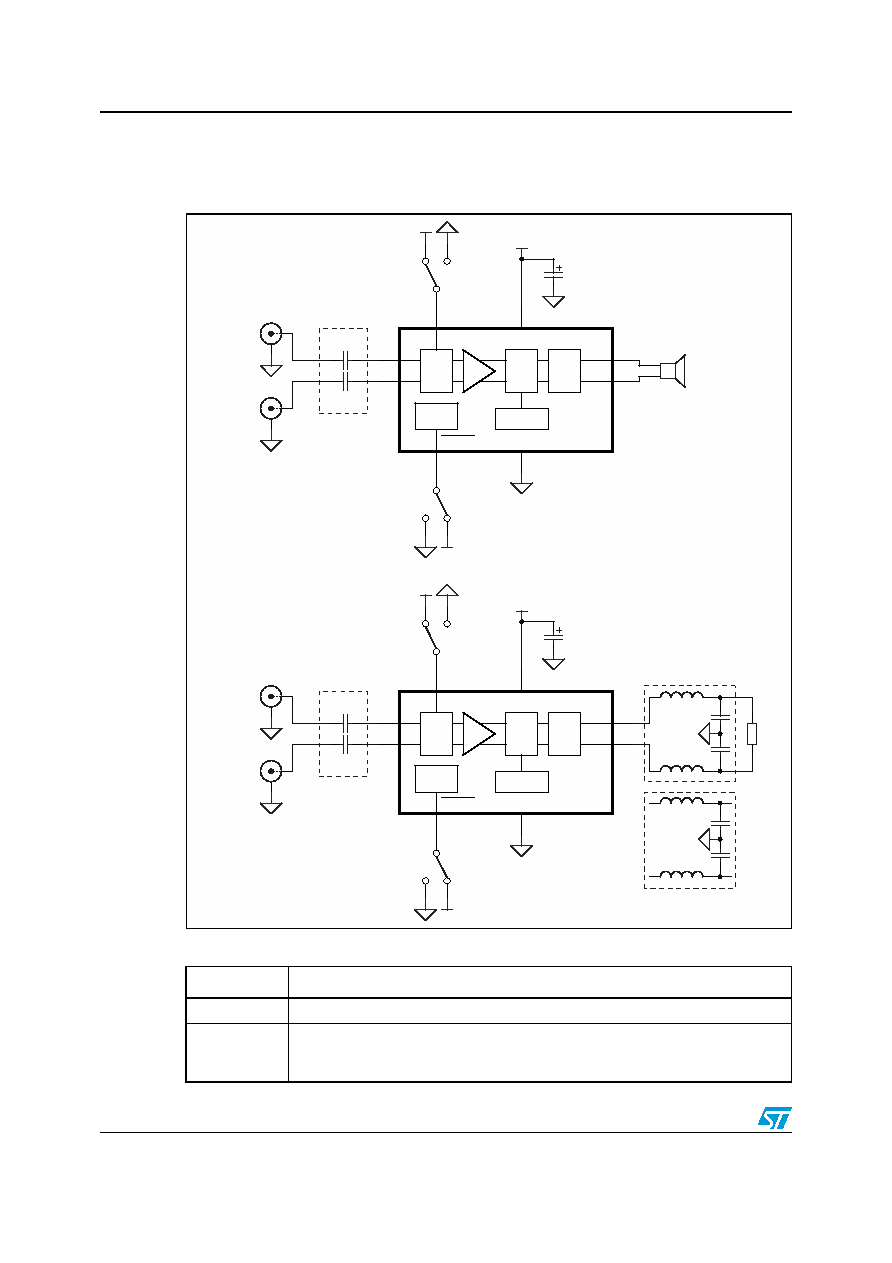

Figure 1.
Typical application schematics
Table 3.
External component descriptions
Components
Functional description
CS
Supply capacitor that provides power supply filtering.
Cin
Input coupling capacitors (optional) that block the DC voltage at the amplifier input
terminal. The capacitors also form a high pass filter with Zin
(Fcl = 1 / (2 x Pi x Zin x Cin)).
VCC
Cin
In-
Speaker
Cs
1uF
TS2007
Input capacitors
are optional
In+
VCC
Gain
Select
+
-
Standby
Control
3
4
2
1
5
8
6
7
PWM
H
Bridge
Oscillator
IN-
IN+
GS
Vcc
OUT+
OUT-
Standby
Gnd
Differential
Input
VCC
Cin
In-
Cs
1uF
TS2007
Input capacitors
are optional
In+
VCC
Gain
Select
+
-
Standby
Control
3
4
2
1
5
8
6
7
PWM
H
Bridge
Oscillator
IN-
IN+
GS
Vcc
OUT+
OUT-
Standby
Gnd
Differential
Input
15 H
μ
2 F
μ
2 F
μ
15 H
μ
30 H
μ
1 F
μ
1 F
μ
30 H
μ
Load
4
LC Output Filter
8
LC Output Filter
Ω
