參數資料
| 型號： | MAX6581TG9A+ |
| 廠商： | Maxim Integrated |
| 文件頁數： | 25/27頁 |
| 文件大小： | 1212K |
| 描述： | IC TEMP SENSOR 8-CH PREC 24-TQFN |
| 產品培訓模塊： | Lead (SnPb) Finish for COTS Obsolescence Mitigation Program |
| 標準包裝： | 75 |
| 功能： | 溫度監控器 |
| 傳感器類型： | 內部和外部 |
| 感應溫度： | -64°C ~ 150°C |
| 精確度： | ±3°C 本地（最大），±2.5°C 遠程（最大） |
| 輸出類型： | I²C?/SMBus? |
| 輸出警報： | 是 |
| 輸出風扇： | 是 |
| 電源電壓： | 3 V ~ 3.6 V |
| 工作溫度： | -40°C ~ 125°C |
| 安裝類型： | 表面貼裝 |
| 封裝/外殼： | 24-WFQFN 裸露焊盤 |
| 供應商設備封裝： | 24-TQFN-EP（4x4） |
| 包裝： | 管件 |
第1頁第2頁第3頁第4頁第5頁第6頁第7頁第8頁第9頁第10頁第11頁第12頁第13頁第14頁第15頁第16頁第17頁第18頁第19頁第20頁第21頁第22頁第23頁第24頁當前第25頁第26頁第27頁
25
Maxim Integrated
?癈 Accurate 8-Channel Temperature Sensor
MAX6581
Twisted-Pair and Shielded Cables
Use a twisted-pair cable to connect the remote sensor
for remote-sensor distances longer than 8in or in very
noisy environments. Twisted-pair cable lengths can be
between 6ft and 12ft before noise introduces exces-
sive errors. For longer distances, the best solution is a
shielded twisted pair such as those used for audio micro-
phones. For example, Belden #8451 works well for dis-
tances up to 100ft in a noisy environment. At the device,
connect the twisted-pair cables to DXP_ and DXN_ and
the shielded cable to GND. Leave the shielded cable
unconnected at the remote sensor. For very long cable
runs, the cables parasitic capacitance often provides
noise filtering; therefore the 100pF capacitor can often
be removed or reduced in value. Cable resistance also
affects remote-sensor accuracy. For every 1I of series
resistance, the error is approximately +0.5NC.

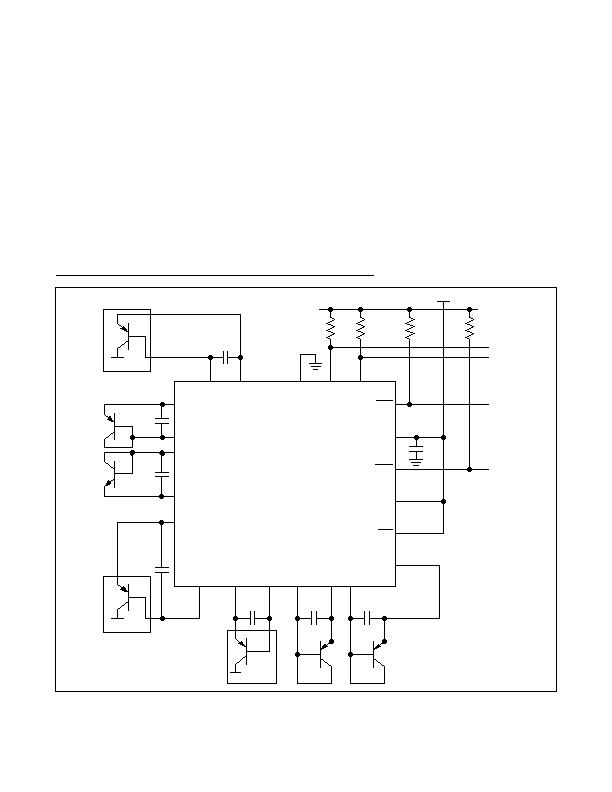

Typical Application Circuit
DXP2
ALERT
V
CC
OVERT
STBY
DXP7
I.C.
24
23
22
21
20
19
18
17
16
15
14
13
12
DXN2
1
2
DXP1
N.C.
GND
+3.3V
SMBCLK SMBDATA
CPU
FPGA
ASIC
100pF
100pF
DXP3
DXN3
DXN1
DXN7
3
4
5
6
100pF
100pF
100pF
100pF
10
11
DXN6
DXP6
8
7
9
DXP5
DXN4
DXN5
4.7kI
4.7kI
4.7kI
4.7kI
TO 礟
TO 礟
TO 礟
TO 礟
0.1礔
DXP4
N.C.
MAX6581
