Time
T0494-01
50%
I
GATE
V
VCC
t
(prr50-50)
0
90%
t
(pff50-90)
Time
T0492-01
50%
0
V
GATE
V
EN
50%
Time
T0495-01
50%
V
GATE
V
VCC
SENSE
V
–
t
(prf50-50)
0
SLVSAL3B
– MARCH 2011 – REVISED MAY 2011
ELECTRICAL CHARACTERISTICS (continued)
–40°C ≤ TJ ≤ 125°C, VCC = 12 V, and VEN = 3 V.
All voltages referenced to GND, unless otherwise noted.
PARAMETER
CONDITIONS
MIN
NOM
MAX
UNIT
Fast turnoff, VGATE = 14 V
0.5
1
1.4
A
Sinking current
Sustained, VGATE = 4 V to 23 V
6
11
20
mA
In inrush current limit, VGATE = 4 V–23 V
20
30
40
A
Pulldown resistance
Thermal shutdown
14
20
26
k
Ω
Turnon delay
100
250
s
SENSE
Input bias current
VSENSE = 12 V, sinking current
30
40
A
Current limit threshold
VOUT = 12 V
22.5
25
27.5
mV
Fast-trip threshold
52
60
68
mV
Fast-turnoff duration
8
13.5
18
s
Fast-turnoff delay
200
ns
OTSD
Threshold, rising
130
140
°C
Hysteresis(1)
10
°C

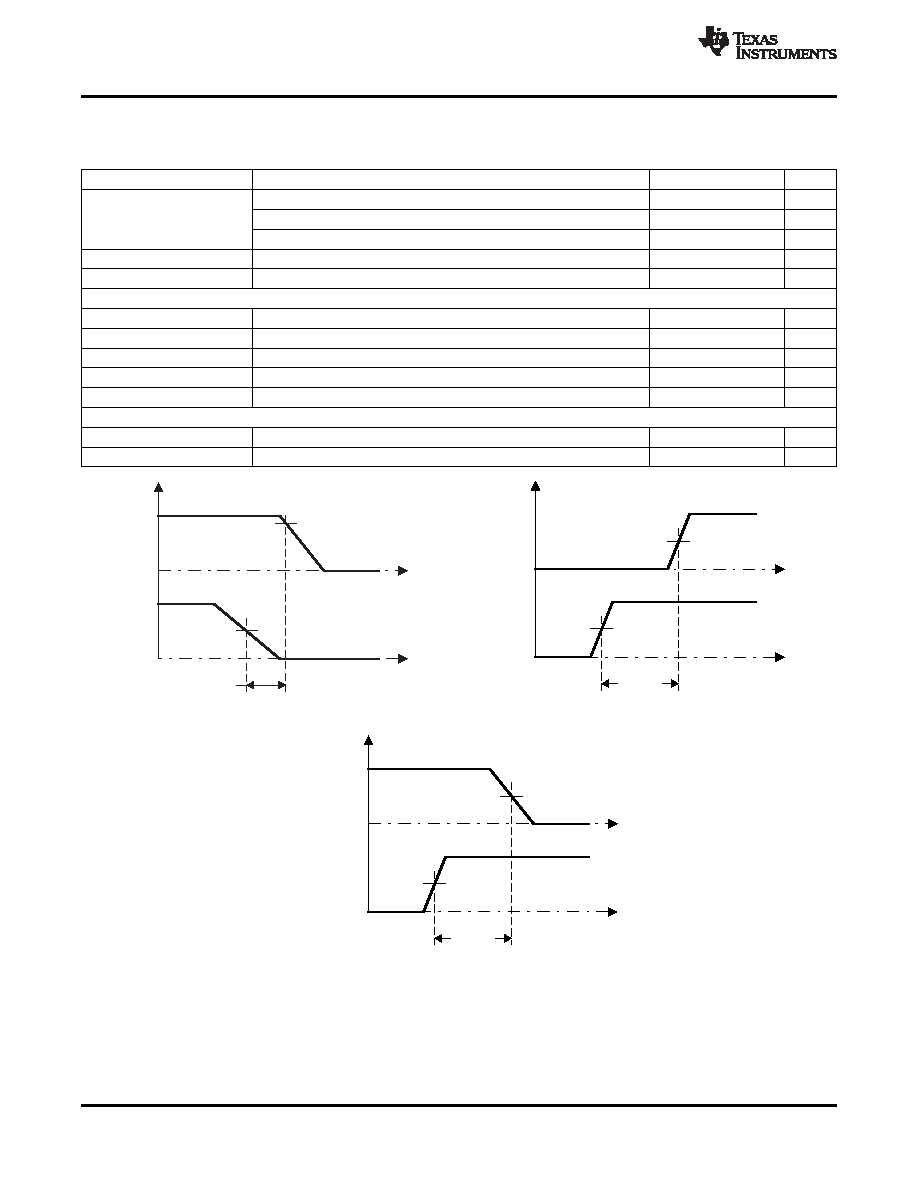

Figure 1. tpff50–90 Timing Definition
Figure 2. tprr50–50 Timing Definition
Figure 3. tprf50–50 Timing Definition
4
Copyright
2011, Texas Instruments Incorporated
