RCnetwork
nexttoIC
Currentsensing
Device
InnerSignal-GNDplane
0W resistor
GND
Toinner
Power-GND
layer
Toinner
Signal-GND
plane
#28
GND-pin
SLUS897D – DECEMBER 2008 – REVISED FEBRUARY 2010
www.ti.com
sensing comparator inputs (CSPx and CSNx). (See Figure 52)

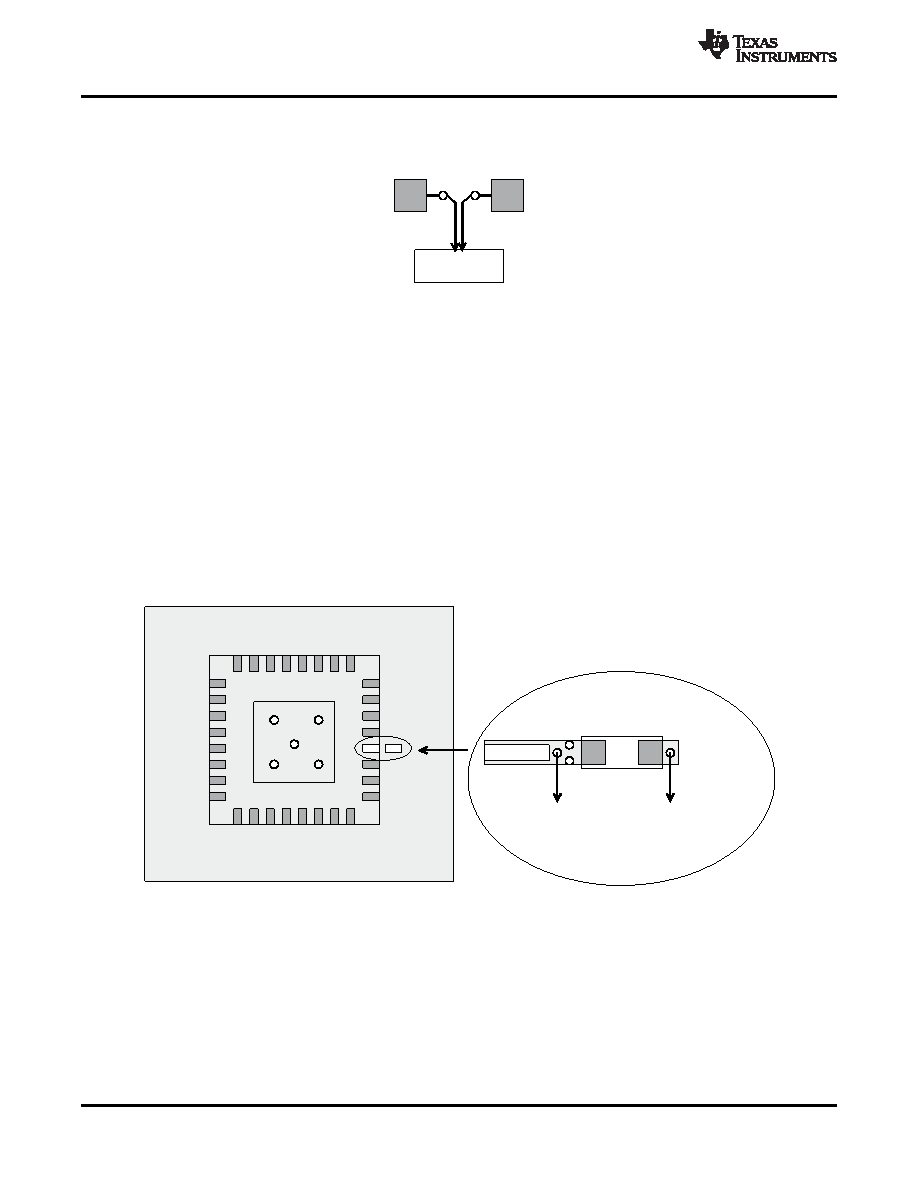

Figure 52. Current Sensing Traces
Use small copper space for VFBx. These are short and narrow traces to avoid noise coupling
Connect VFB resistor trace to the positive node of the output capacitor.
Use signal GND for VREF2 and VREG3 capacitors, RF and VFB resistors, and the other sensitive analog
components. Placing a signal GND plane (underneath the IC, and fully covered peripheral components) on
the internal layer for shielding purpose is recommended. (See Figure 53)
Use a thermal land for PowerPAD. Five or more vias, with 0.33-mm (13-mils) diameter connected from the
thermal land to the internal GND plane, should be used to help dissipation. Do NOT connect the GND-pin to
this thermal land on the surface layer, underneath the package.
Routing (power portion)
Use wider/shorter traces of DRVL for low-side gate drivers to reduce stray inductance.
Use the parallel traces of SW and DRVH for high-side MOSFET gate drive, and keep them away from DRVL.
Connect SW trace to source terminal of the high-side MOSFET.
Use power GND for VREG5, VIN and VOUT capacitors and low-side MOSFETs. Power GND and signal GND
should be connected near the device GND terminal. (See Figure 53)
Figure 53. GND Layout Example
34
Copyright 2008–2010, Texas Instruments Incorporated
Product Folder Link(s) :TPS51220A
