RCnetwork
nexttoIC
Currentsensing
Device
TPS51221
InnerSignal-GNDisland
0 W resistor
GND
Toinner
Power-GND
layer
Toinner
Signal-GND
island
#28
GND-pin
SLVS786A – NOVEMBER 2007 – REVISED MARCH 2009............................................................................................................................................... www.ti.com
sensing comparator inputs (CSPx and CSNx). (see Figure 48)

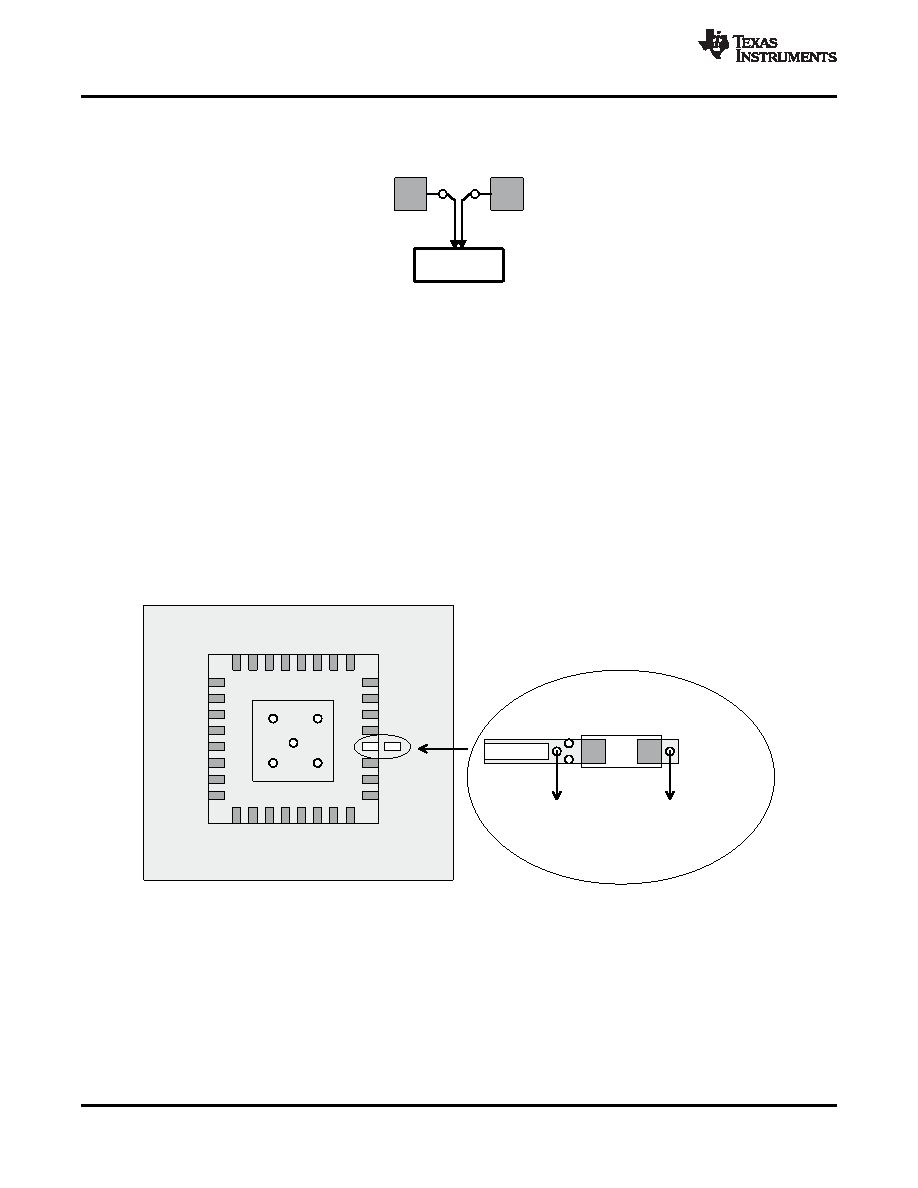

Figure 48. Current Sensing Traces
Use small copper space for VFBx, in other words short and narrow traces to avoid noise coupling
Connect VFB resistor trace to the positive node of the output capacitor.
Use signal GND for VREF2 and VREG3 capacitors, RF and VFB resistors and the other sensitive analog
components. Placing signal GND island (underneath the IC and fully covered peripheral components) on the
internal layer for shielding purpose is recommended. (See Figure 49)
Use thermal land for PowerPAD. Five or more vias with 0.33-mm (13-mils) diameter connected from the
thermal land to the internal GND plane should be used to help dissipation. Do NOT connect GND-pin to this
thermal land on the surface layer, underneath the package.
Routing (power portion)
Use wider/ shorter traces of DRVL for low-side gate drivers to reduce stray inductance.
Use the parallel traces of SW and DRVH for high-side MOSFET gate drive and keep them away from DRVL.
Connect SW trace to source terminal of the high-side MOSFET.
Use power GND for VREG5, VIN and Vout capacitors and low-side MOSFETs. Power GND and signal GND
should be connected near the IC GND terminal. (See Figure 49)
Figure 49. GND Layout Example
30
Copyright 2007–2009, Texas Instruments Incorporated
Product Folder Link(s): TPS51221
