MOTOROLA
5-16
SINGLE-CHIP INTEGRATION MODULE 2
MC68HC16R1/916R1
USER’S MANUAL
5.4 System Protection
The system protection block preserves reset status, monitors internal activity, and
provides periodic interrupt generation.
Figure 5-7
is a block diagram of the
submodule.

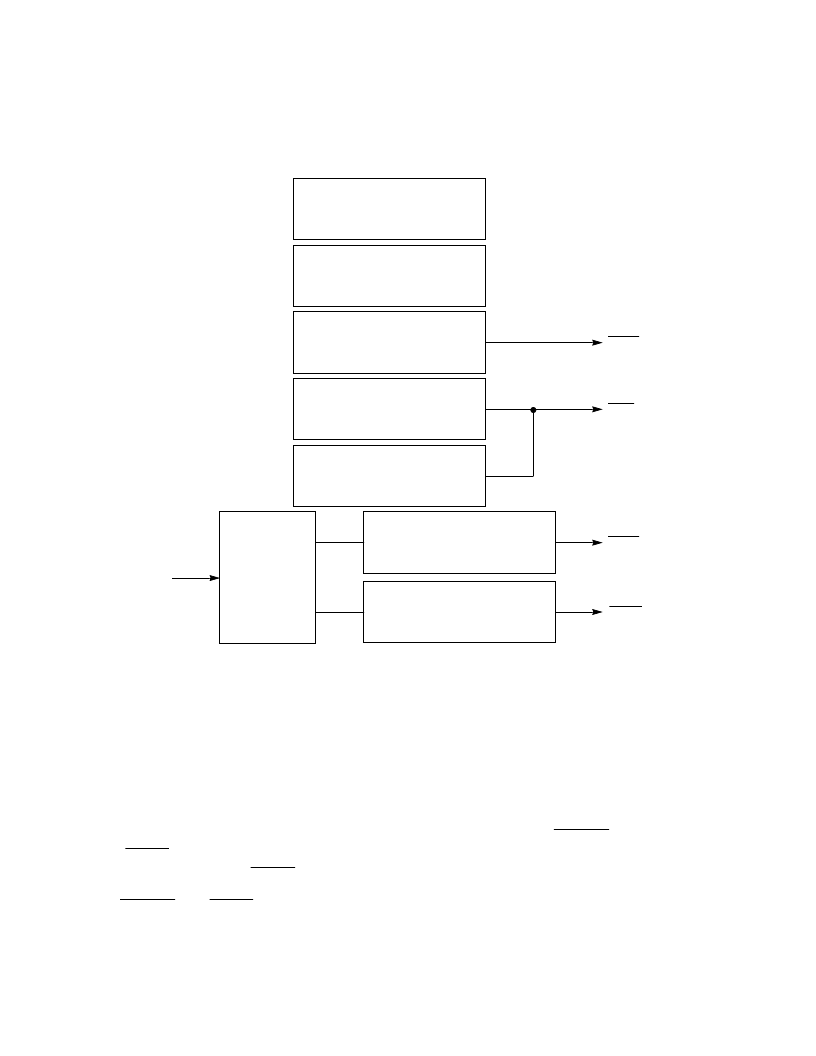

Figure 5-7 System Protection
5.4.1 Reset Status
The reset status register (RSR) latches internal MCU status during reset. Refer to
5.7.10 Reset Status Register
for more information.
5.4.2 Bus Monitor
The internal bus monitor checks data size acknowledge (DSACK) or autovector
(AVEC) signal response times during normal bus cycles. The monitor asserts the
internal bus error (BERR) signal when the response time is excessively long.
DSACK and AVEC response times are measured in clock cycles. Maximum allowable
response time can be selected by setting the bus monitor timing (BMT[1:0]) field in the
system protection control register (SYPCR).
Table 5-4
shows the periods allowed.
SYS PROTECT BLOCK
MODULE CONFIGURATION
AND TEST
RESET STATUS
HALT MONITOR
BUS MONITOR
SPURIOUS INTERRUPT MONITOR
SOFTWARE WATCHDOG TIMER
PERIODIC INTERRUPT TIMER
2
9
PRESCALER
CLOCK
IRQ[7:1]
BERR
RESET REQUEST
RESET REQUEST
