73S1209F Data Sheet
DS_1209F_004
120
Rev. 1.2

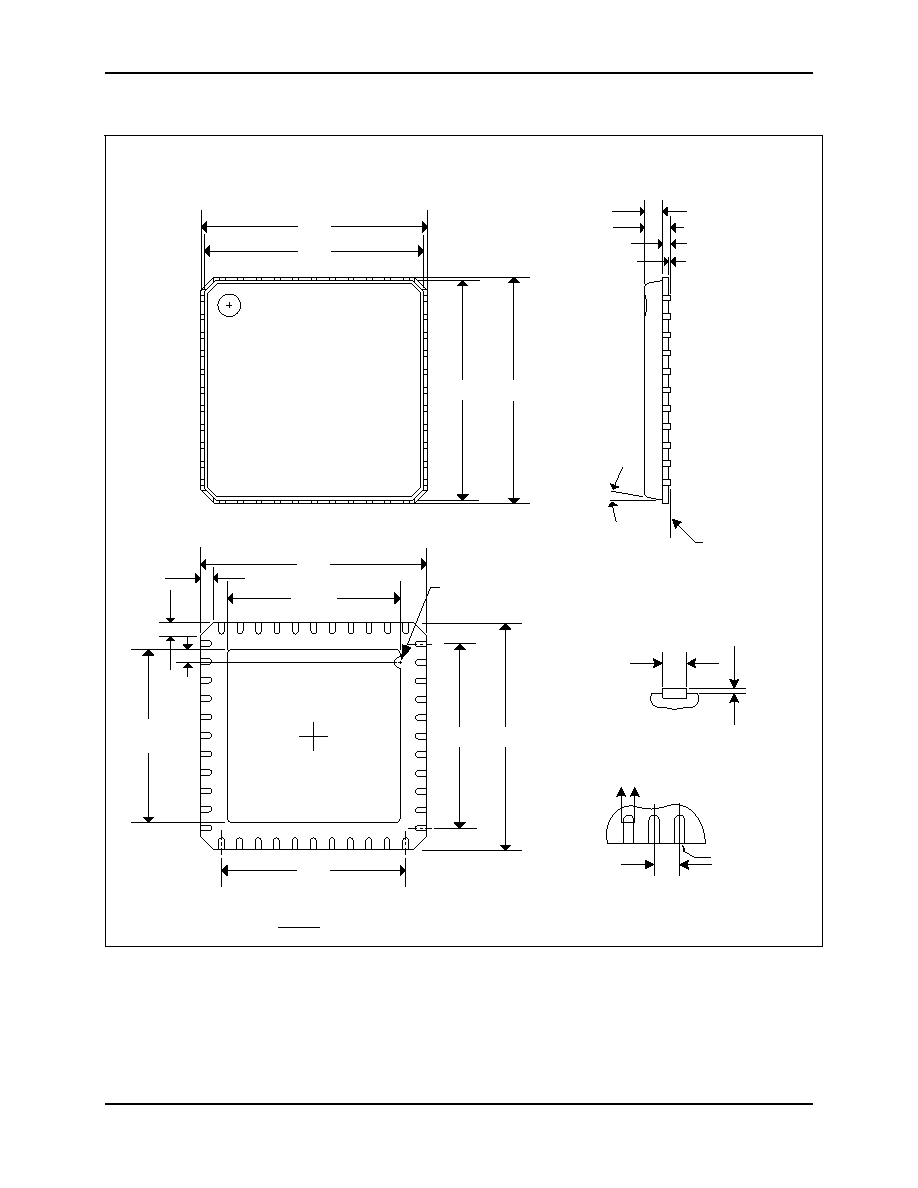

44-Pin QFN PACKAGE OUTLINE
Notes: 5.1mm x 5.1mm exposed pad area must remain UNCONNECTED (clear of PCB traces or
vias). Controlling dimensions are in mm.
TOP VIEW
SEATING
PLANE
12°
SIDE VIEW
44
1
2
3
7.00
6.75
7.00
6.75
0.00/0.05
0.2
0.85
0.65
TERMINAL TIP
FOR ODD TERMINAL/SIDE
L
C
CC
0.50
SCALE: NONE
SECTION "C-C"
0.23
0.18/0.30
0.00/0.05
BOTTOM VIEW
44
PIN#1 ID
R0.20
0.45
7.00
5.10
4.95/5.25
0.42
0.24/0.60
0.42
0.24/0.60
5.00
5.10
4.95/5.25
1
2
3
Figure 44: 73S1209F 44 QFN Pinout
