General Description
Functional Pin Description
MC68HC05P18A
Technical Data
MOTOROLA
General Description
21
L
G
R
The frequency, f
OSC
, of the oscillator or external clock source is divided
by two to produce the internal PH2 bus clock operating frequency, f
OP
.
The oscillator cannot be turned off by software if the stop-to-halt
conversion is enabled via mask option.

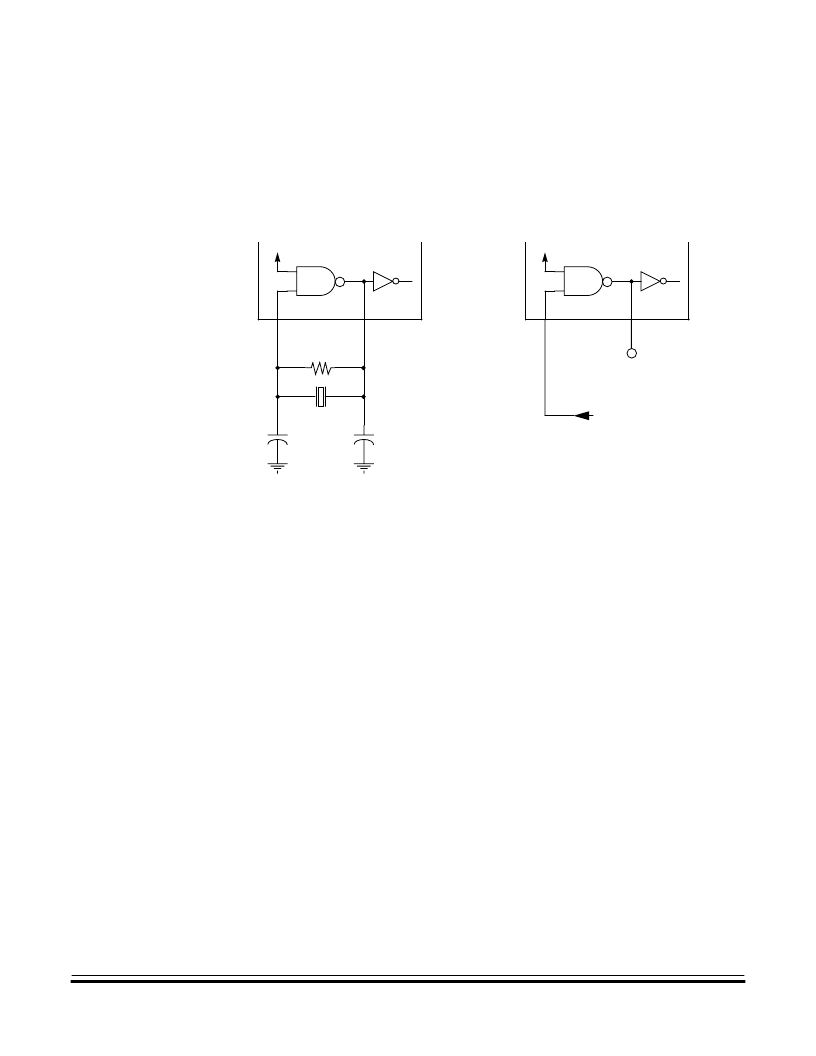

Figure 1-3. Oscillator Connections
1.5.2.1 Crystal
The circuit in
Figure 1-3
(a)
shows a typical oscillator circuit for an
AT-cut, parallel resonant crystal.
NOTE:
The crystal manufacturer’s recommendations should be followed, as the
crystal parameters determine the external component values required to
provide maximum stability and reliable startup.
The load capacitance values used in the oscillator circuit design should
include all stray capacitances. Mount the crystal and components as
close as possible to the pins for startup stabilization and to minimize
output distortion.
TO V
DD
OR STOP
TO V
DD
OR STOP
(a)
Crystal or Ceramic
Resonator Connections
(b)
External Clock Source
Connections
OSC1
OSC2
MCU
37 pF
37 pF
4.7 M
MCU
OSC1
OSC2
UNCONNECTED
EXTERNAL CLOCK
