L
G
R
Input/Output (I/O) Ports
Technical Data
MC68HC05P18A
56
Input/Output (I/O) Ports
MOTOROLA
7.3 Port A
Port A is an 8-bit bidirectional port which can share its pins with the IRQ
interrupt system, as shown in
Figure 7-1
. Each port A pin is controlled
by the corresponding bits in a data direction register and a data register.
The port a data register is located at address $0000. The port A data
direction register (DDRA) is located at address $0004. Reset clears the
DDRA thereby initializing port A as an input port. The port A data register
is unaffected by reset.

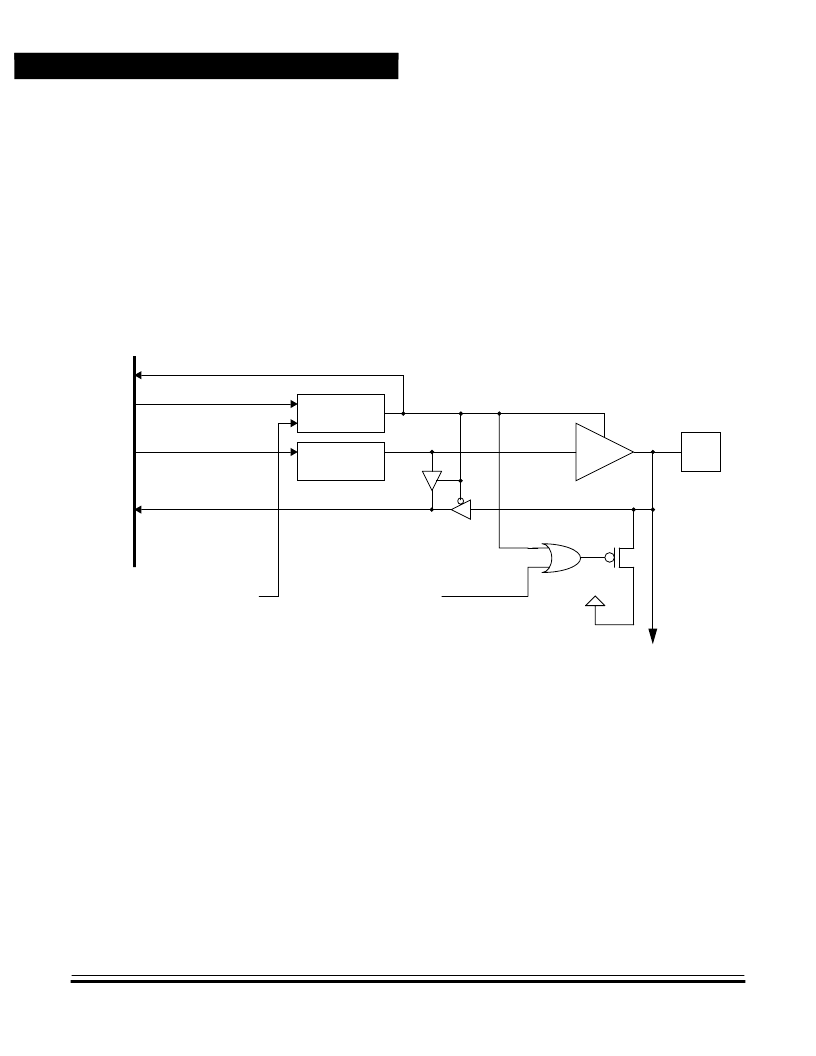

Figure 7-1. Port A I/O Circuitry
100
μ
A
PULLUP
READ $0000
WRITE $0000
READ $0004
DATA
REGISTER BIT
TO IRQ
INTERRUPT
SYSTEM
I/O
PIN
OUTPUT
MASK OPTION
(PULLUP INHIBIT)
INTERNAL HC05
DATA BUS
RESET
(RST)
WRITE $0004
DATA DIRECTION
REGISTER BIT
V
DD
