Universal Serial Bus Module (USB)
Technical Data
MC68HC08JB1
—
Rev. 1.0
106
Universal Serial Bus Module (USB)
MOTOROLA
9.5.5 Low-Speed Device
Low-speed devices are configured by the position of a pull-up resistor on
the USB D– pin of the MCU. Low-speed devices are terminated as
shown in
Figure 9-8
with the pull-up on the D– line.

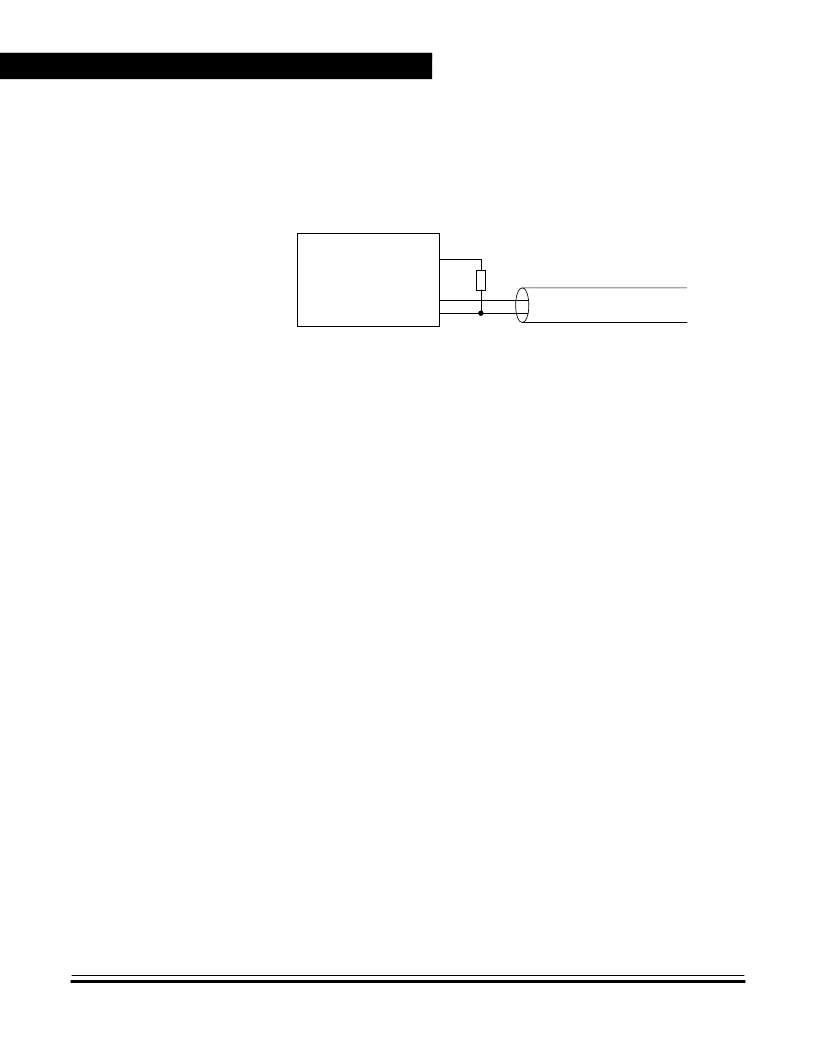

Figure 9-8. External Low-Speed Device Configuration
For low-speed transmissions, the transmitter’s EOP width must be
between 1.25
μ
s and 1.50
μ
s. These ranges include timing variations due
to differential buffer delay and rise/fall time mismatches and to noise and
other random effects. A low-speed receiver must accept a 670ns SE0
followed by a J transition as a valid EOP. An SE0 shorter than
330ns or an SE0 not followed by a J transition are rejected as an EOP.
Any SE0 that is 8
μ
s or longer is automatically a reset.
9.6 Clock Requirements
The low-speed data rate is nominally 1.5Mbps. The OSCXCLK signal
driven by the oscillator circuits is the clock source for the USB module
and requires that a 6MHz oscillator circuit be connected to the OSC1
and OSC2 pins. The permitted frequency tolerance for low-speed
functions is approximately
±
1.5% (15,000 ppm). This tolerance includes
inaccuracies from all sources: initial frequency accuracy, crystal
capacitive loading, supply voltage on the oscillator, temperature, and
aging. The jitter in the low-speed data rate must be less than 10ns.
1.5 k
D+
D–
V
REG
(3.3V)
USB LOW-SPEED CABLE
MCU
