Universal Serial Bus Module (USB)
Technical Data
MC68HC08JB1
—
Rev. 1.0
108
Universal Serial Bus Module (USB)
MOTOROLA
9.7.2.1 Output Driver C haracteristics
The USB transceiver uses a differential output driver to drive the USB
data signal onto the USB cable. The static output swing of the driver in
its low state is below the V
OL
of 0.3V with a 1.5k
load to 3.6V and in
its high state is above the V
OH
of 2.8 V with a 15k
load to ground. The
output swings between the differential high and low state are well
balanced to minimize signal skew. Slew rate control on the driver is used
to minimize the radiated noise and cross talk. The driver’s outputs
support 3-state operation to achieve bidirectional half duplex operation.
The driver can tolerate a voltage on the signal pins of –1.0V to 5.5V with
respect to local ground reference without damage.
9.7.2.2 Low Speed (1.5 Mbps) Driver C haracteristics
The rise and fall time of the signals on this cable are greater than 75 ns
and less than 300 ns. The edges are matched to within
±
20% to
minimize RFI emissions and signal skew.
USB data transmission is done with differential signals. A differential
input receiver is used to accept the USB data signal. A differential 1 on
the bus is represented by D+ being at least 200mV more positive than
D– as seen at the receiver, and a differential 0 is represented by D–
being at least 200mV more positive than D+ as seen at the receiver. The
signal cross over point must be between 1.3V and 2.0V.

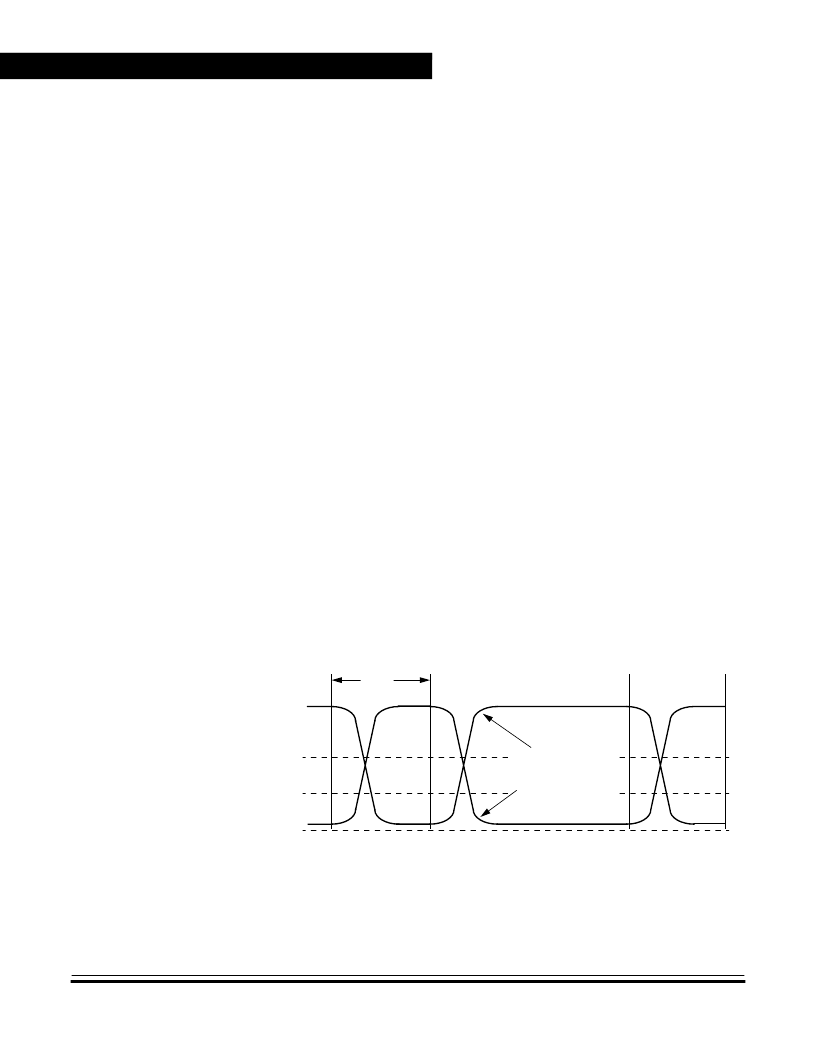

Figure 9-10. Receiver Characteristics
ONE BIT
TIME
(1.5 Mb/s)
SIGNAL PINS
PASS OUTPUT SPEC
LEVELS WITH MINIMAL
REFLECTIONS AND RINGING
V
SE
(min.)
V
SE
(max)
V
SS
