System Integration Module (SIM)
Introduction
MC68HC08JB1
—
Rev. 1.0
Technical Data
MOTOROLA
System Integration Module (SIM)
77

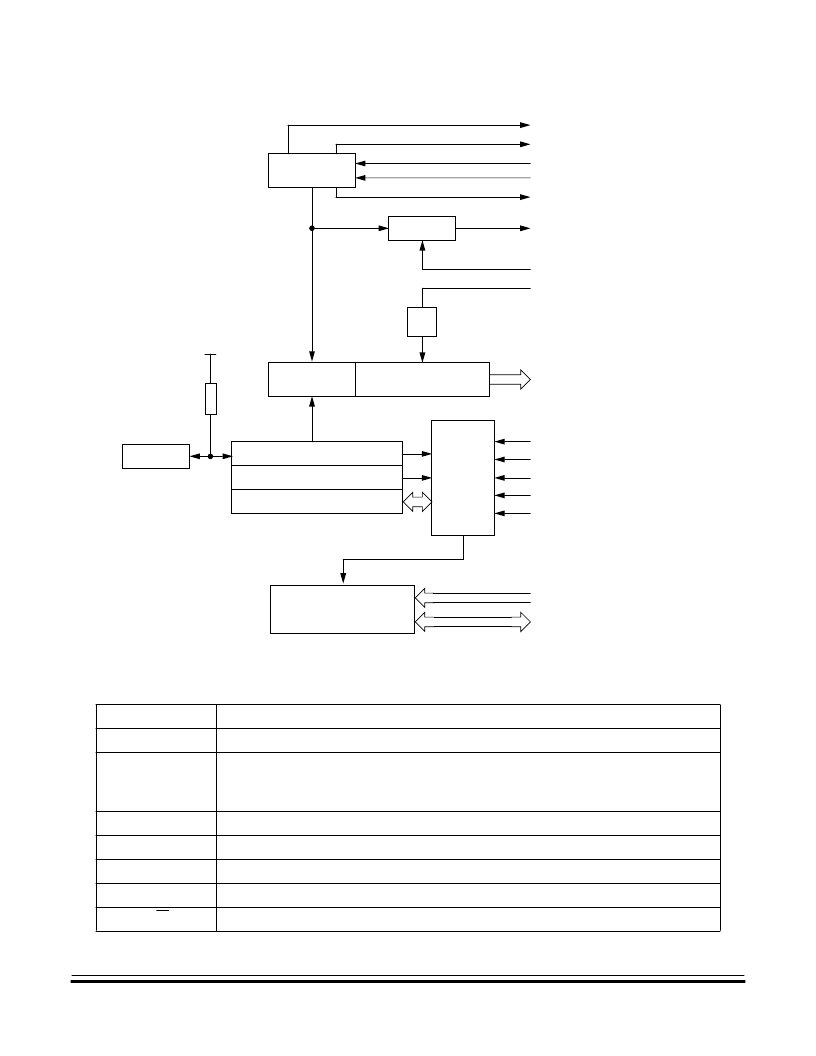

Figure 8-1. SIM Block Diagram
Table 8-1. SIM Module Signal Name Conventions
Signal Name
Description
OSCXCLK
Clock doubler output which has twice the frequency of OSC1 from the oscillator
OSCOUT
The OSCXCLK frequency divided by two. This signal is again divided by two in the
SIM to generate the internal bus clocks.
(Bus clock = OSCXCLK ÷ 4 = f
OSC
÷ 2)
IAB
Internal address bus
IDB
Internal data bus
PORRST
Signal from the power-on reset module to the SIM
IRST
Internal reset signal
R/W
Read/write signal
STOP/WAIT
CONTROL
CLOCK
CONTROL
CLOCK GENERATORS
POR CONTROL
RESET PIN CONTROL
SIM RESET STATUS REGISTER
INTERRUPT CONTROL
AND PRIORITY DECODE
MODULE STOP
MODULE WAIT
CPU STOP (FROM CPU)
CPU WAIT (FROM CPU)
SIMOSCEN (TO OSCILLATOR)
OSCOUT (FROM CLOCK DOUBLER)
INTERNAL CLOCKS
MASTER
RESET
CONTROL
RESET
PIN LOGIC
ILLEGAL OPCODE (FROM CPU)
ILLEGAL ADDRESS (FROM ADDRESS
MAP DECODERS)
COP TIMEOUT (FROM COP MODULE)
INTERRUPT SOURCES
CPU INTERFACE
RESET
SIM
COUNTER
COP CLOCK
OSCXCLK (FROM CLOCK DOUBLER)
÷ 2
USB RESET (FROM USB MODULE)
LVI RESET (FROM LVI MODULE)
VDD
INTERNAL
PULL-UP
