Universal Serial Bus Module (USB)
Hardware Description
MC68HC08JB1
—
Rev. 1.0
Technical Data
MOTOROLA
Universal Serial Bus Module (USB)
109
The receiver features an input sensitivity of 200mV when both
differential data inputs are in the differential common mode range of
0.8V to 2.5V as shown in
Figure 9-11
. In addition to the differential
receiver, there is a single-ended receiver (schmitt trigger) for each of the
two data lines.

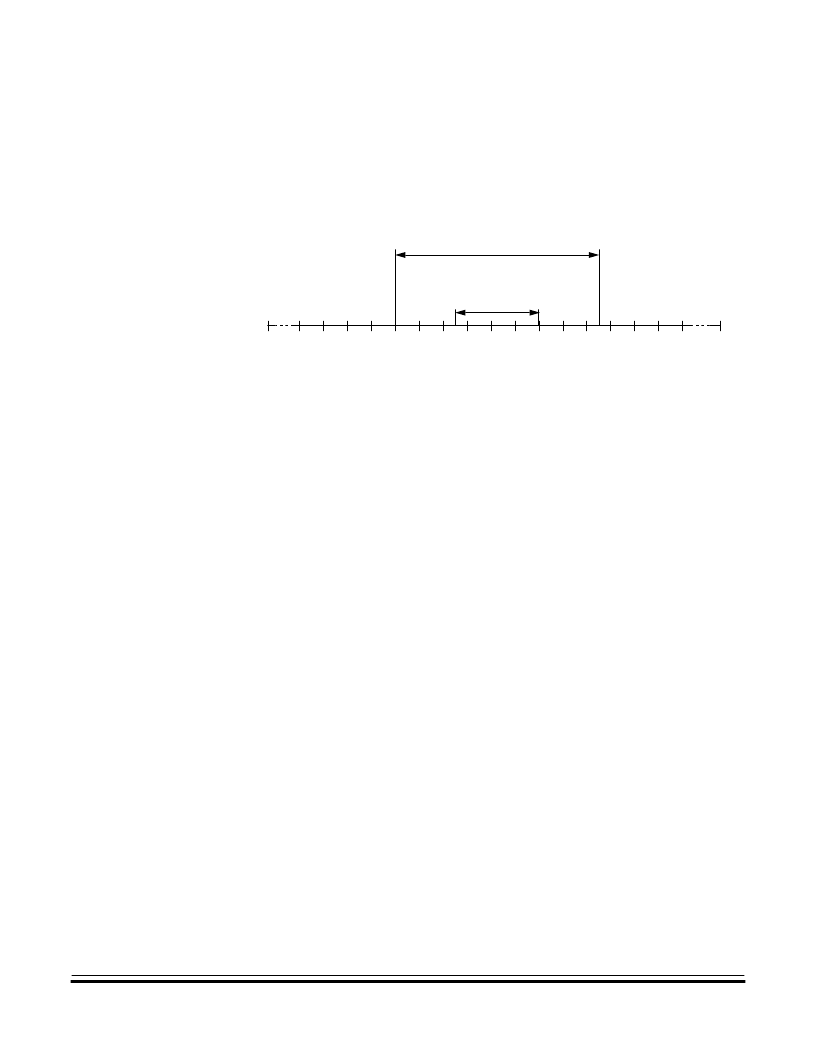

Figure 9-11. Differential Input Sensitivity Range
9.7.2.3 Receiver Data J itter
The data receivers for all types of devices must be able to properly
decode the differential data in the presence of jitter. The more of the bit
time that any data edge can occupy and still be decoded, the more
reliable the data transfer will be. Data receivers are required to decode
differential data transitions that occur in a window plus and minus a
nominal quarter bit time from the nominal (centered) data edge position.
Jitter will be caused by the delay mismatches and by mismatches in the
source and destination data rates (frequencies). The receive data jitter
budget for low speed is given in
Section 16. Electrical Specifications
.
The specification includes the consecutive (next) and paired transition
values for each source of jitter.
9.7.2.4 Data Source J itter
The source of data can have some variation (jitter) in the timing of edges
of the data transmitted. The time between any set of data transitions is
N
×
T
Period
±
jitter time, where N is the number of bits between the
transitions and T
Period
is defined as the actual period of the data rate.
The data jitter is measured with the same capacitive load used for
maximum rise and fall times and is measured at the crossover points of
the data lines as shown in
Figure 9-12
.
Differential Output
Crossover
Voltage Range
Differential Input voltage Range
INPUT VOLTAGE RANGE (VOLTS)
0.0
0.2
0.4
0.6
0.8
1.0
1.2
1.4
1.6
1.8
2.0
2.2
2.4
2.6
2.8
3.0
3.2
–1.0
5.5
