Input/Output Ports (I/O)
Technical Data
MC68HC08JB1
—
Rev. 1.0
170
Input/Output Ports (I/O)
MOTOROLA

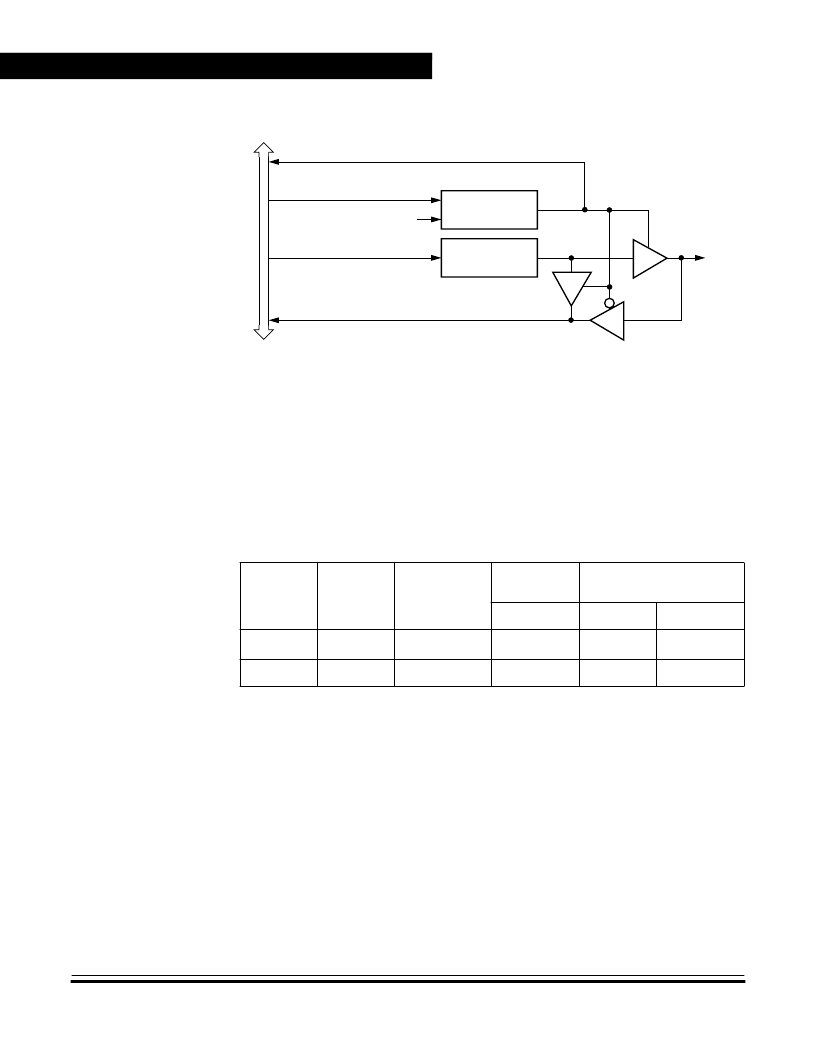

Figure 11-10
shows the port D I/O circuit logic.
Figure 11-10. Port D I/O Circuit
When bit DDRD[1:0] is a logic 1, reading address $0003 reads the
PTD0/1 data latch. When bit DDRD[1:0] is a logic 0, reading address
$0003 reads the voltage level on the pin. The data latch can always be
written, regardless of the state of its data direction bit.
Table 11-3
summarizes the operation of the port D pins.
Table 11-3. Port D Pin Functions
DDRD
Bit
PTD Bit
I/O Pin Mode
Accesses
to DDRD
Accesses to PTD
Read/Write
Read
Write
0
PTD[1:0]
Input, Hi-Z
(1)
1. Hi-Z = high impedance
2. Writing affects data register, but does not affect input.
DDRD[1:0]
Pin
PTD[1:0]
(2)
1
PTD[1:0]
Output
DDRD[1:0]
PTD0/1
PTD[1:0]
READ DDRD ($0007)
WRITE DDRD ($0007)
RESET
WRITE PTD ($0003)
READ PTD ($0003)
PTD0/1
DDRD1/DDRD0
PTD1/PTD0
I
