TS83102G0BMGS
9.7.6.1
Configuration 1
This external configuration allows you to apply the requested levels to activate output data decimation
(V
EE = –5V) and at the same time monitor the junction temperature diode (this explains why 7 protection
diodes are needed in the other direction, as shown in Figure 9-12).

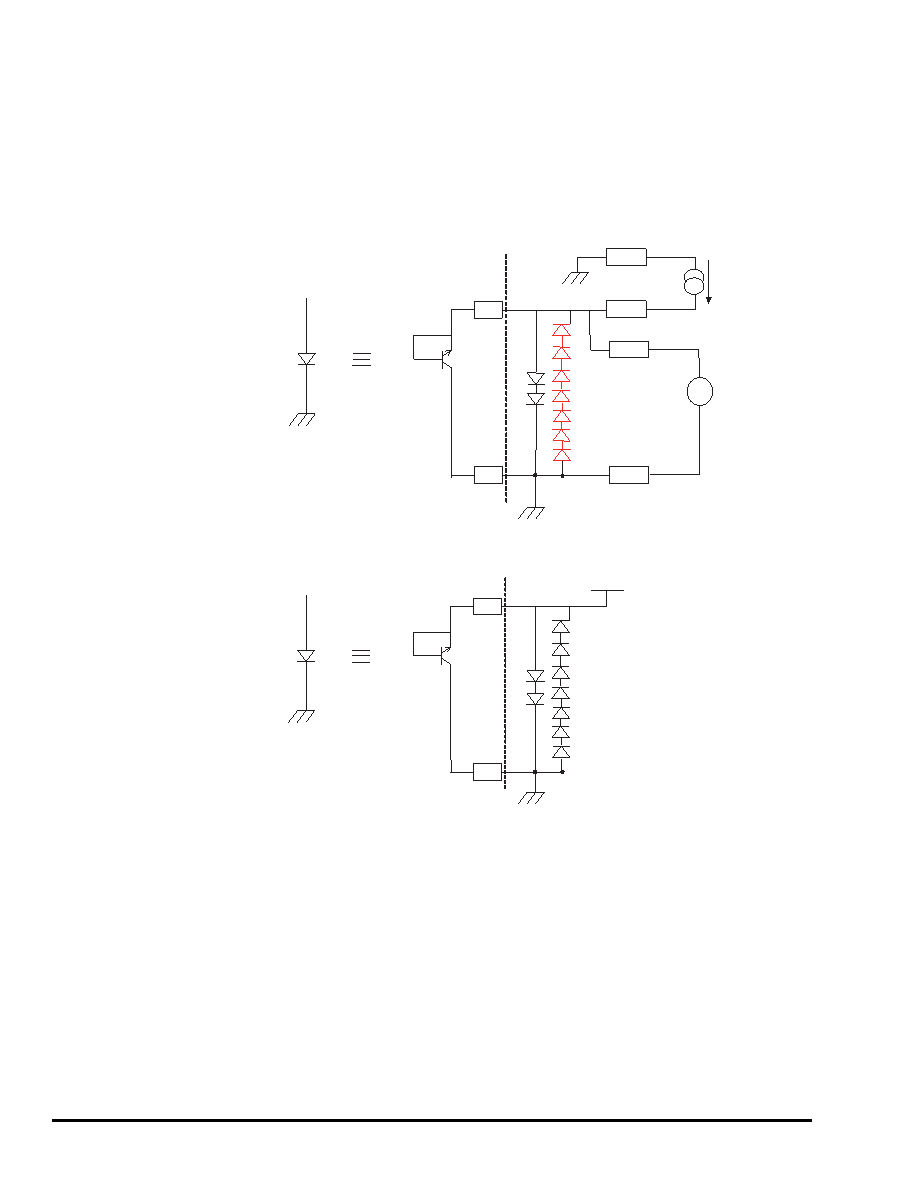

Figure 9-12. Recommended Diode Pin Implementation Allowing for Both Die Junction Temperature
Monitoring Function and Decimation Mode
Figure 9-13. Diode Pin Implementation for Decimation Activation
ADC Pin
1 mA
A10
Gnd
VGND
V
Vdiode
Idiode
IGND
ADC Pin
A10
Gnd
VEE = -5 V
