1999 Aug 10
5
Philips Semiconductors
Preliminary specification
Full bridge driver IC
UBA2030T
PINNING
SYMBOL
PIN
DESCRIPTION
GLR
PGND
1
2
gate of lower right MOSFET
power ground for sources of lower
left and right MOSFETs
gate of lower left MOSFET
not connected
RC input for internal oscillator
not connected
bridge enable control input
bridge enable reference input
not connected
floating supply voltage left output
gate of higher left MOSFET
source of higher left MOSFET
source of higher right MOSFET
gate of higher right MOSFET
floating supply voltage right output
not connected
not connected
high voltage supply input
not connected
external oscillator input
shut-down input
‘dead time’ control input
internal (low voltage) supply
signal ground
GLL
n.c.
RC
n.c.
BE
BER
n.c.
FSL
GHL
SHL
SHR
GHR
FSR
n.c.
n.c.
HV
n.c.
EXO
SD
DTC
V
DD
SGND
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

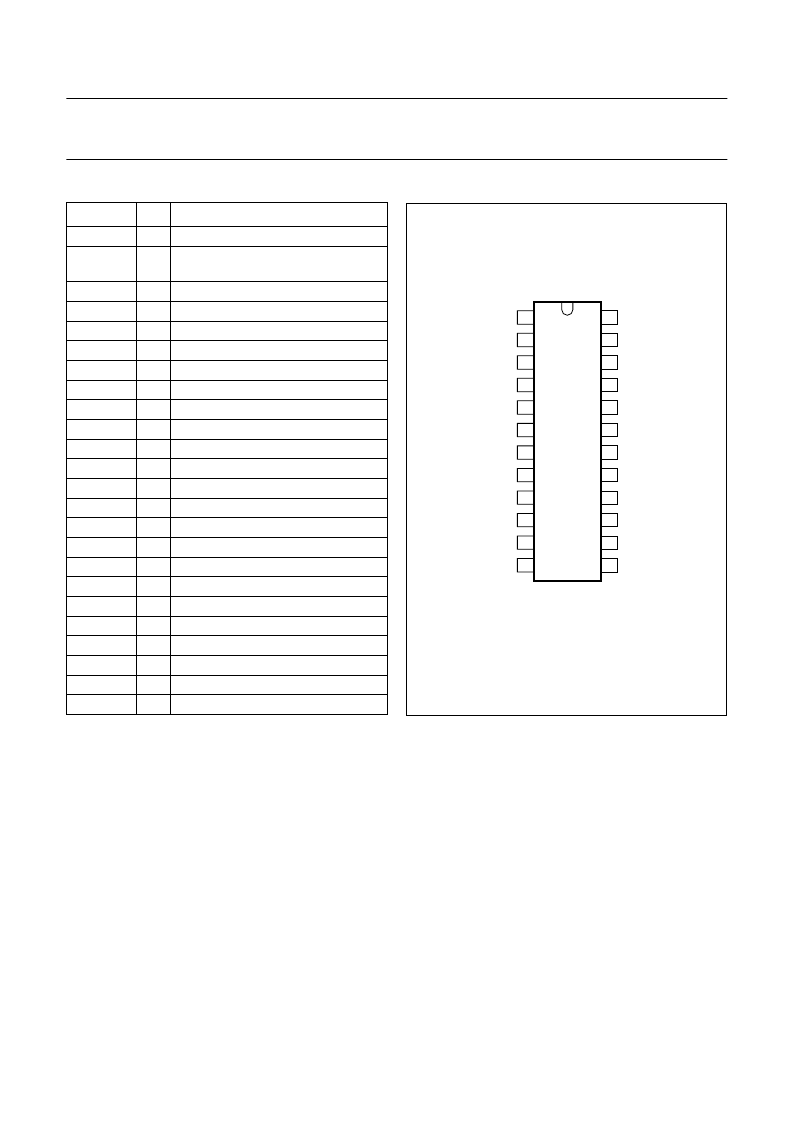

Fig.2 Pin configuration.
handbook, halfpage
GLR
PGND
GLL
n.c.
RC
n.c.
BE
BER
n.c.
FSL
GHL
SHL
SGND
VDD
DTC
SD
n.c.
HV
EXO
n.c.
n.c.
FSR
GHR
SHR
1
2
3
4
5
6
7
8
9
10
11
12
24
23
22
21
20
19
18
17
16
15
14
13
UBA2030T
MGK589
