SLAS548C
– OCTOBER 2008 – REVISED APRIL 2011
Table 1. PACKAGING/ORDERING INFORMATION
OPERATING
PACKAGE
ORDERING
TRANSPORT
PRODUCT
PACKAGE(1)
TEMPERATURE
DESIGNATOR
NUMBER
MEDIA, QUANTITY
RANGE
TLV320ADC3001IYZHT
Tape and reel, 250
TLV320ADC3001
WSCP-16
YZH
–40°C to 85°C
TLV320ADC3001IYZHR
Tape and reel, 3000
(1)
For the most current package and ordering information, see the Package Option Addendum at the end of this document, or see the TI
Web site at www.ti.com.

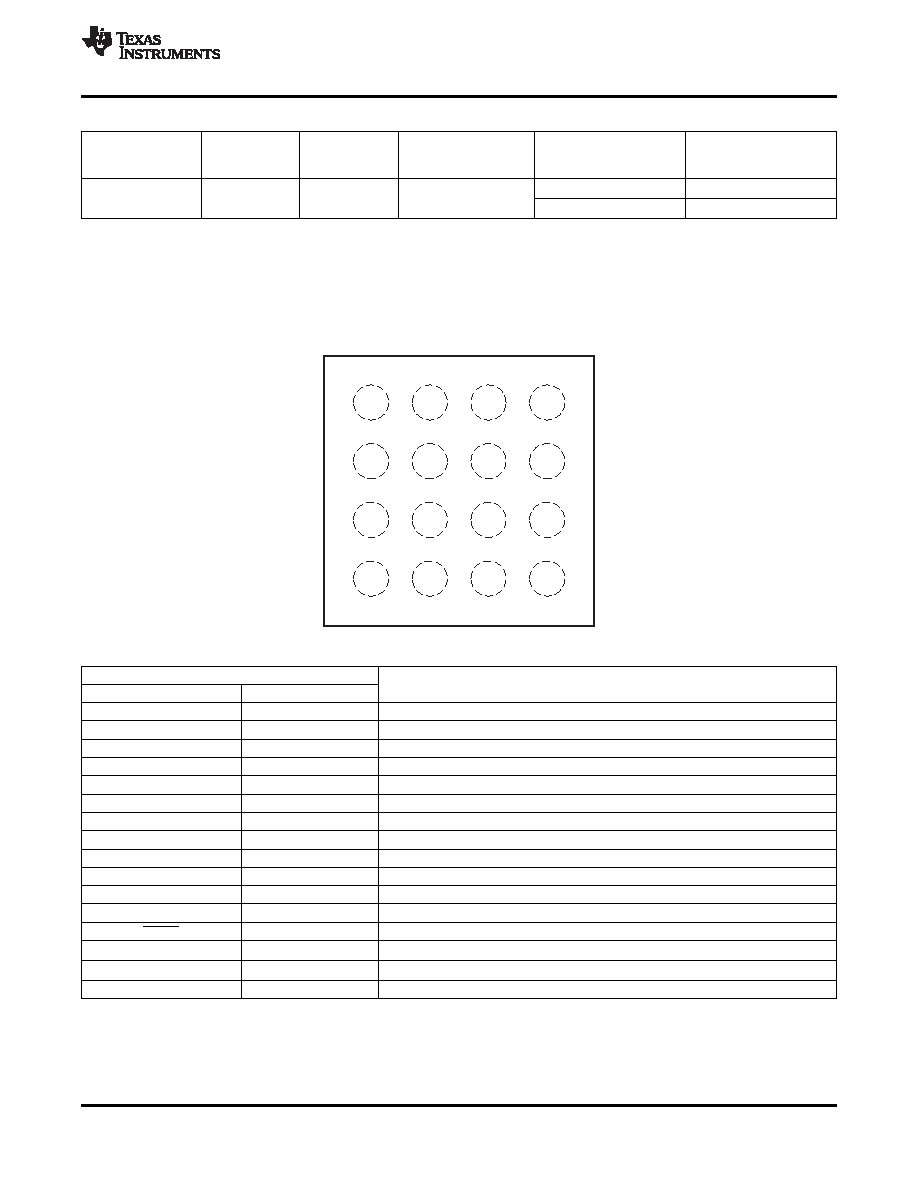

PIN ASSIGNMENTS
TLV320ADC3001
YZH PACKAGE
(TOP VIEW)
PIN FUNCTIONS
TLV320ADC3001 PIN
DESCRIPTION
NAME
NO.
AVDD
B2
Analog voltage supply, 2.6 V
–3.6 V
AVSS
C2
Analog ground supply, 0 V
BCLK
D4
Audio serial data bus bit clock (input/output)
DOUT
D2
Audio serial data bus data output (output)
DVDD
B3
Digital core voltage supply, 1.65 V
–1.95 V
DVSS
C3
Digital ground supply, 0 V
IN1L(P)
C1
Analog input
– first left single-ended or differential plus input
IN1R(M)
B1
Analog input
– first right single-ended or differential minus input
IN2L
D1
Analog input
– second left single-ended
IOVDD
B4
I/O voltage supply, 1.1 V
–3.6 V
MCLK
C4
Master clock input
MICBIAS
A1
Microphone output bias voltage
RESET
A2
Reset
SCL
A3
I2C serial clock
SDA
A4
I2C serial data input/output
WCLK
D3
Audio serial data bus word clock (input/output)
