ADCChannelResponseforDecimationFilter A
(Redlinecorrespondsto –73dB)
G013
SLAS548C
– OCTOBER 2008 – REVISED APRIL 2011
Decimation Filter A
This filter is intended for use at sampling rates up to 48 kHz. When configuring this filter, the oversampling ratio
of the ADC can either be 128 or 64. For highest performance, the oversampling ratio must be set to 128. Filter A
can also be used for 96 kHz at an AOSR of 64.
Table 10. ADC Decimation Filter A, Specification
Parameter
Condition
Value (Typical)
Unit
AOSR = 128
Filter gain pass band
0
…0.39 fS
0.062
dB
Filter gain stop band
0.55
…64 fS
–73
dB
Filter group delay
17/fS
s
Pass-band ripple, 8 ksps
0
…0.39 fS
0.062
dB
Pass-band ripple, 44.18 ksps
0
…0.39 fS
0.05
dB
Pass-band ripple, 48 ksps
0
…0.39 fS
0.05
dB
AOSR = 64
Filter gain pass band
0
…0.39 fS
0.062
dB
Filter gain stop band
0.55
…32 fS
–73
dB
Filter group delay
17/fS
s
Pass-band ripple, 8 ksps
0
…0.39 fS
0.062
dB
Pass-band ripple, 44.18 ksps
0
…0.39 fS
0.05
dB
Pass-band ripple, 48 ksps
0
…0.39 fS
0.05
dB
Pass-band ripple, 96 ksps
0
…20 kHz
0.1
dB

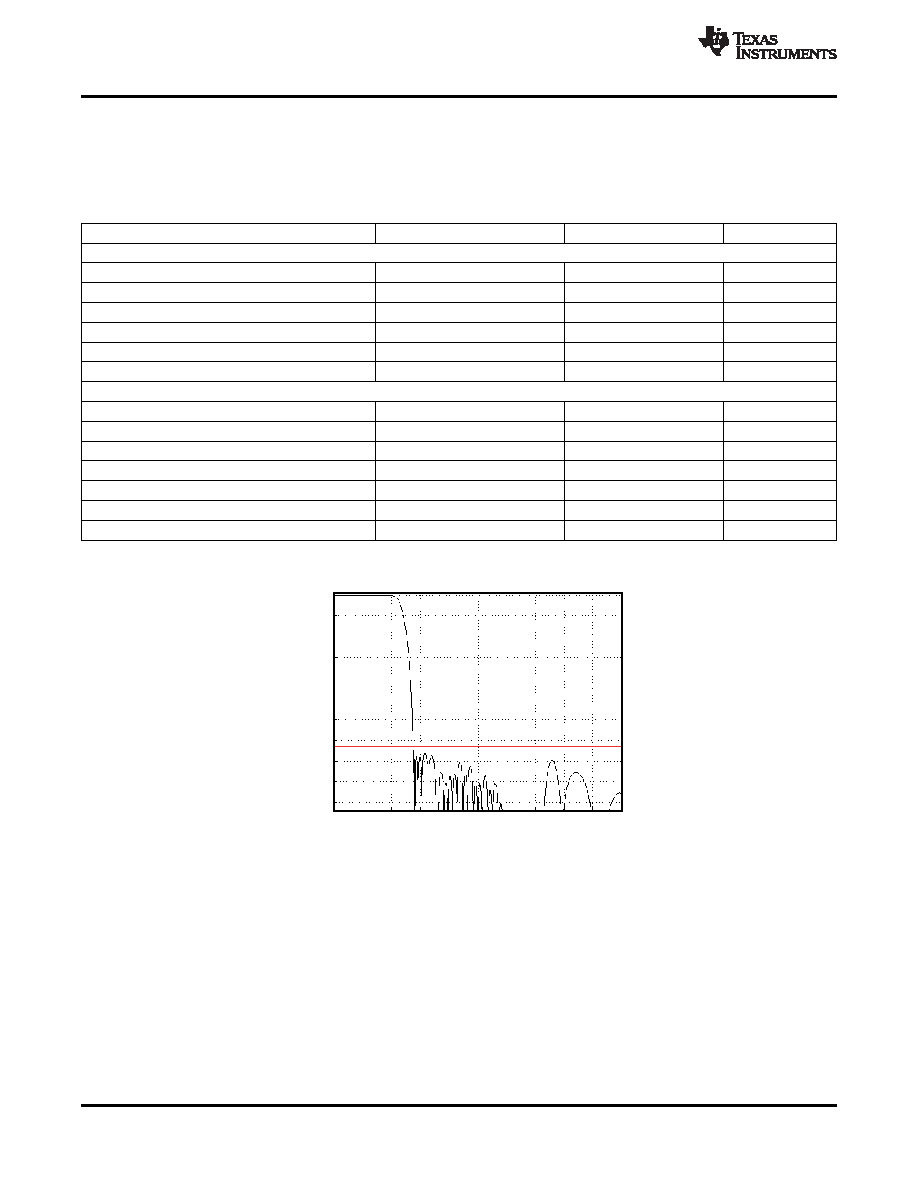

Figure 43. ADC Decimation Filter A, Frequency Response
38
Copyright
2008–2011, Texas Instruments Incorporated
