BCLK
WCLK
DIN/
DOUT
n-1 n-2
1
0
n-1 n-2
1
0
LSB
MSB
LeftChannel
RightChannel
n-3
2
n-3
LSB
MSB
1/fs
www.ti.com
SBAS387A – MAY 2009 – REVISED JUNE 2010
The TLV320AIC36 further includes programmability (Page 0, Register 25, D0) to 3-state the DOUT line
during all bit clocks when valid data is not being sent. By combining this capability with the ability to
program at what bit clock in a frame the audio data begins, time-division multiplexing (TDM) can be
accomplished, enabling the use of multiple codecs on a single audio serial data bus. When the audio
serial data bus is powered down while configured in master mode, the pins associated with the interface
are put into a 3-state output condition.
By default when the word-clocks and bit-clocks are generated by the TLV320AIC36, these clocks are
active only when the codec (ADC, DAC or both) are powered up within the device. This is done to save
power. However, it also supports a feature when both the word clocks and bit-clocks can be active even
when the codec in the device is powered down. This is useful when using the TDM mode with multiple
codecs on the same bus, or when word-clock or bit-clocks are used in the system as general-purpose
clocks.
5.17.1.1 Right-Justified Mode
The Audio Interface of the TLV320AIC36 can be put into Right Justified Mode by programming Page 0,
Register 25, D(7:6) = 10. In right-justified mode, the LSB of the left channel is valid on the rising edge of
the bit clock preceding the falling edge of the word clock. Similarly, the LSB of the right channel is valid on
the rising edge of the bit clock preceding the rising edge of the word clock.

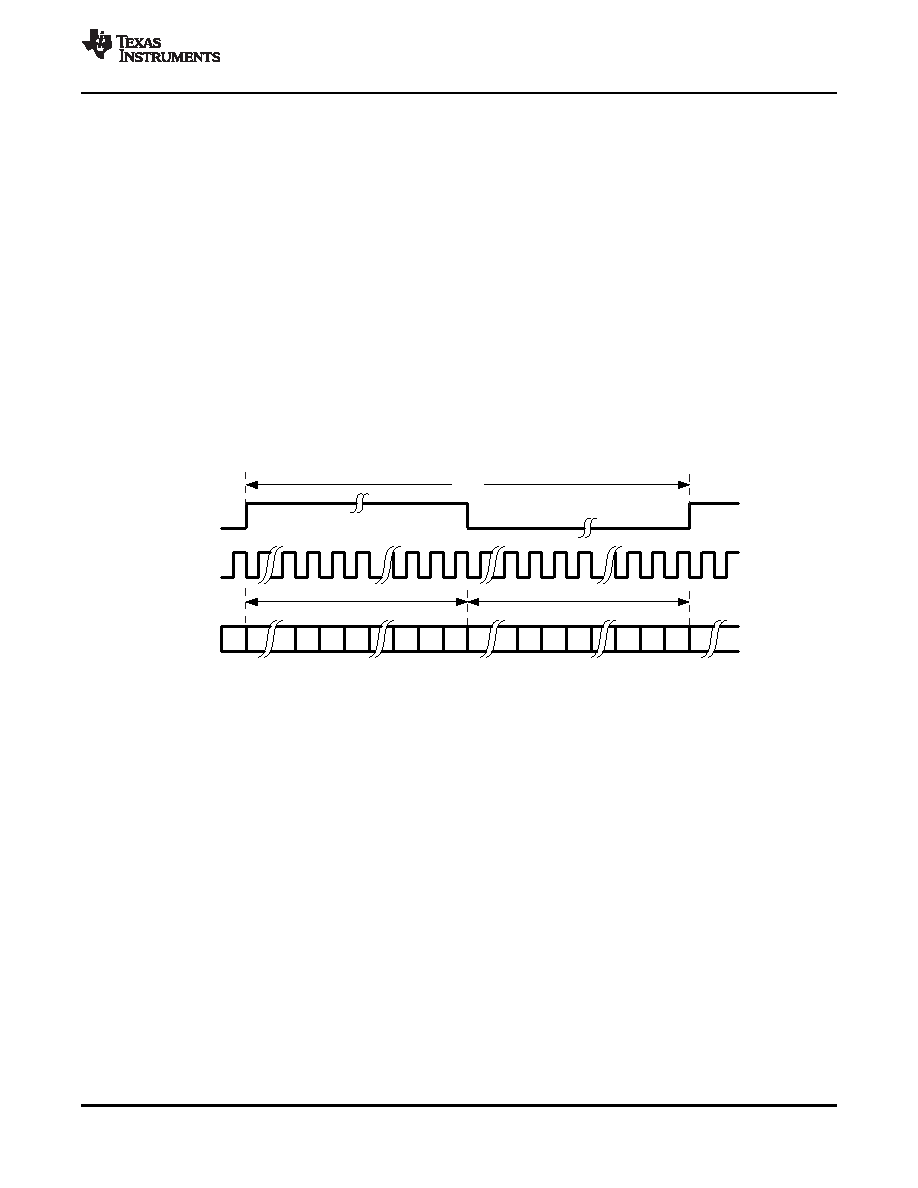

Figure 5-35. Timing Diagram for Right-Justified Mode
For Right-Justified mode, the number of bit-clocks per frame should be greater than twice the
programmed word-length of the data.
5.17.1.2 Left-Justified Mode
The Audio Interface of the TLV320AIC36 can be put into Left Justified Mode by programming Page 0,
Register 25, D(7:6) = 11. In left-justified mode, the MSB of the right channel is valid on the rising edge of
the bit clock following the falling edge of the word clock. Similarly the MSB of the left channel is valid on
the rising edge of the bit clock following the rising edge of the word clock.
