TM1100 Preliminary Data Book
Philips Semiconductors
A-198
PRELIMINARY INFORMATION
File: ops.fm5, modified 7/23/99
Unsigned sum of absolute values
of signed 8-bit differences
SYNTAX
[ IF r
guard ] ume8ii rsrc1 rsrc2
→ rdest
FUNCTION
if r
guard then
r
dest
← abs_val(sign_ext8to32(rsrc1<31:24>) – sign_ext8to32(rsrc2<31:24>)) +
abs_val(sign_ext8to32(r
src1<23:16>) – sign_ext8to32(rsrc2<23:16>)) +
abs_val(sign_ext8to32(r
src1<15:8>) – sign_ext8to32(rsrc2<15:8>)) +
abs_val(sign_ext8to32(r
src1<7:0>) – sign_ext8to32(rsrc2<7:0>))
ATTRIBUTES
Function unit
dspalu
Operation code
64
Number of operands
2
Modier
No
Modier range
—
Latency
2
Issue slots
1, 3
DESCRIPTION

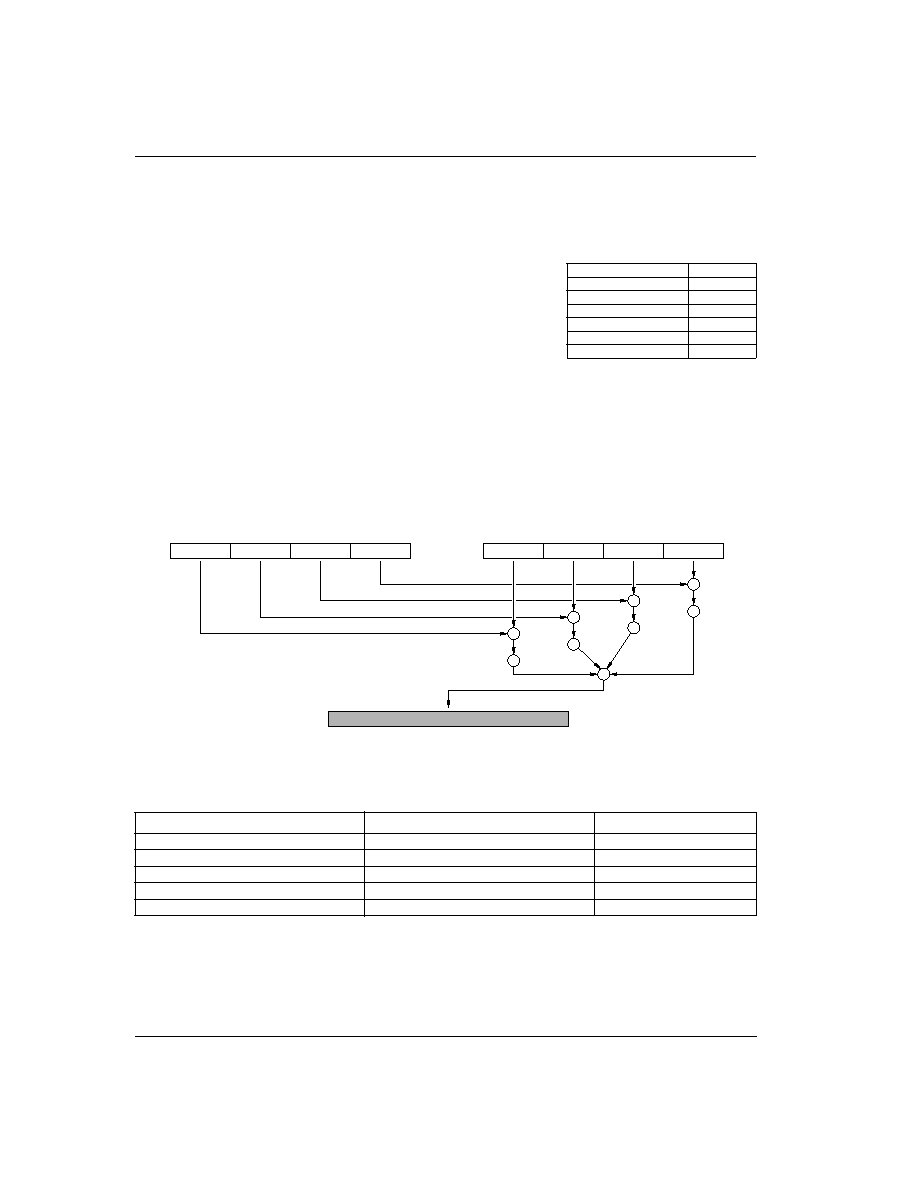

As shown below, the ume8ii operation computes four separate differences of the four pairs of corresponding
signed 8-bit bytes of r
src1 and rsrc2; the absolute values of the four differences are summed, and the sum is written to
r
dest. All computations are performed without loss of precision.
The ume8ii operation optionally takes a guard, specied in r
guard. If a guard is present, its LSB controls the
modication of the destination register. If the LSB of r
guard is 1, rdest is written; otherwise, rdest is not changed.
EXAMPLES
Initial Values
Operation
Result
r80 = 0x0a14f6f6, r30 = 0x1414ecf6
ume8ii r80 r30
→ r100
r100
← 0x14
r10 = 0, r80 = 0x0a14f6f6, r30 = 0x1414ecf6
IF r10 ume8ii r80 r30
→ r70
no change, since guard is false
r20 = 1, r90 = 0x64649c9c, r40 = 0x649c649c
IF r20 ume8ii r90 r40
→ r110
r110
← 0x190
r40 = 0x649c649c, r90 = 0x64649c9c
ume8ii r40 r90
→ r120
r120
← 0x190
r50 = 0x80808080, r60 = 0x7f7f7f7f
ume8ii r50 r60
→ r125
r125
← 0x3fc
0
1
3
r
src1
0
1
3
r
src2
0
3
r
dest
+
| |
27
signed
unsigned
SEE ALSO
ume8ii
