AD9923A
Rev. 0 | Page 21 of 88
HD
HBLK
BASIC HBLK PULSE IS GENERATED USING HBLKTOGE1 AND HBLKTOGE2 REGISTERS (HBLKALT = 0)
BLANK
BLANK
HBLKTOGE1
HBLKTOGE2
0

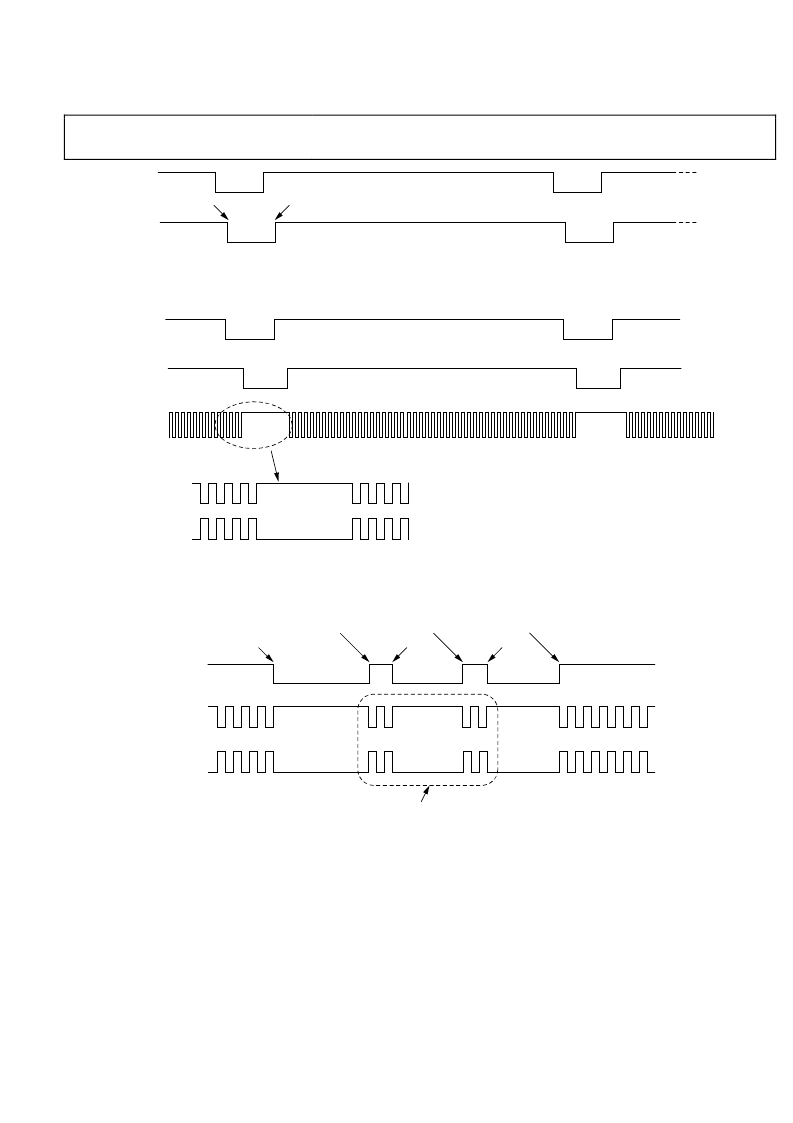

Figure 26. Typical Horizontal Blanking (HBLK) Pulse Placement
HD
HBLK
THE POLARITY OF HL/H1/H3 DURING BLANKING ARE INDEPENDENTLY PROGRAMMABLE
(H2/H4 IS OPPOSITE POLARITY OF H1/H3)
HL/H1/H3
H1/H3
H2/H4
...
...
0
Figure 27. HBLK Masking Polarity Control
HBLK
SPECIAL H-BLANK PATTERN IS CREATED USING MULTIPLE HBLK TOGGLE POSITIONS (HBLKALT = 0)
HL/H1/H3
H2/H4
HBLKTOGE1
HBLKTOGE2
HBLKTOGE3
HBLKTOGE4
HBLKTOGE5
HBLKTOGE6
0
Figure 28. Using Multiple Toggle Positions for HBLK (HBLKALT = 0)
