Simple Serial Peripheral Interface (SSPI)
Functional Descriptions
MC68HC(7)05L16
—
Rev. 3.0
General Release Specification
MOTOROLA
Simple Serial Peripheral Interface (SSPI)
105
L
G
R
8.4 Functional Descriptions
In master mode, the clock start logic is triggered by the CPU (detection
of a CPU write to the 8-bit shift register (SPDR)). The SCK is based on
the internal processor clock. This clock is also used in the 3-bit counter
and 8-bit shift register. See
Figure 8-2
.
When data is written to the 8-bit shift register of the master device, it is
then shifted out to the SDO pin for application to the slave device. At the
same time, data applied from the slave device via the SDI pin is shifted
into the 8-bit shift register.
After 8-bit data is shifted in/out, SCK stops and SPIF is set. If SPIE is
enabled, an interrupt request is generated. The slave device in stop
mode wakes up by this interrupt. Further transfers (writes to SPDR) are
inhibited while SPIF is a logic 1.
The master-slave basic interconnection is illustrated in
Figure 8-1
.

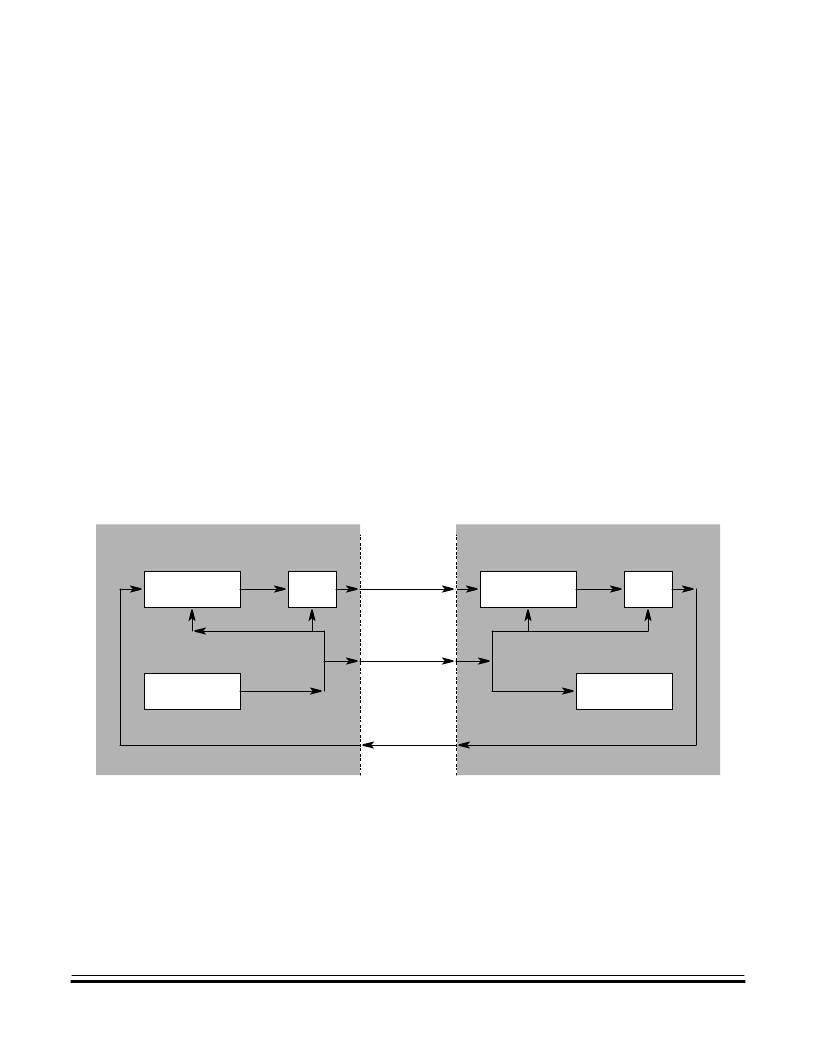

Figure 8-1. SSPI Master-Slave Interconnection
SCK
SCK
SDI
SDO
SDO
SDI
SPDR
HFF
CLOCK
GENERATOR
SPDR
HFF
CLOCK
GENERATOR
MASTER DEVICE
SLAVE DEVICE
