Timer System
General Release Specification
MC68HC(7)05L16
—
Rev. 3.0
124
Timer System
MOTOROLA
9.4 Timer 2
Timer 2 is an 8-bit event counter which has one compare register, one
eventinputpin(EVI),andoneeventoutputpin(EVO).Theeventcounter
is clocked by the external clock (EXCLK) or prescaled system clock
(CLK2), selected by the T2CLK bit in the TCR2 register. The EXCLK
may be EVI direct or EVI gated by CLK2, which is selected by the IM2
bit at the EVI block (see
9.4.6 Timer Input 2 (EVI)
).
Timer 2 may be used as a modulus clock divider with EVO pin, free-
running counter (when compare register is $00), or periodic interrupt
timer.
The timer counter 2 (TCNT2) is an 8-bit up counter with preset input. The
counter is preset to $01 by a CMP2 signal from the comparator or by a
CPU write to it that is done while the system clock (PH2) is low.

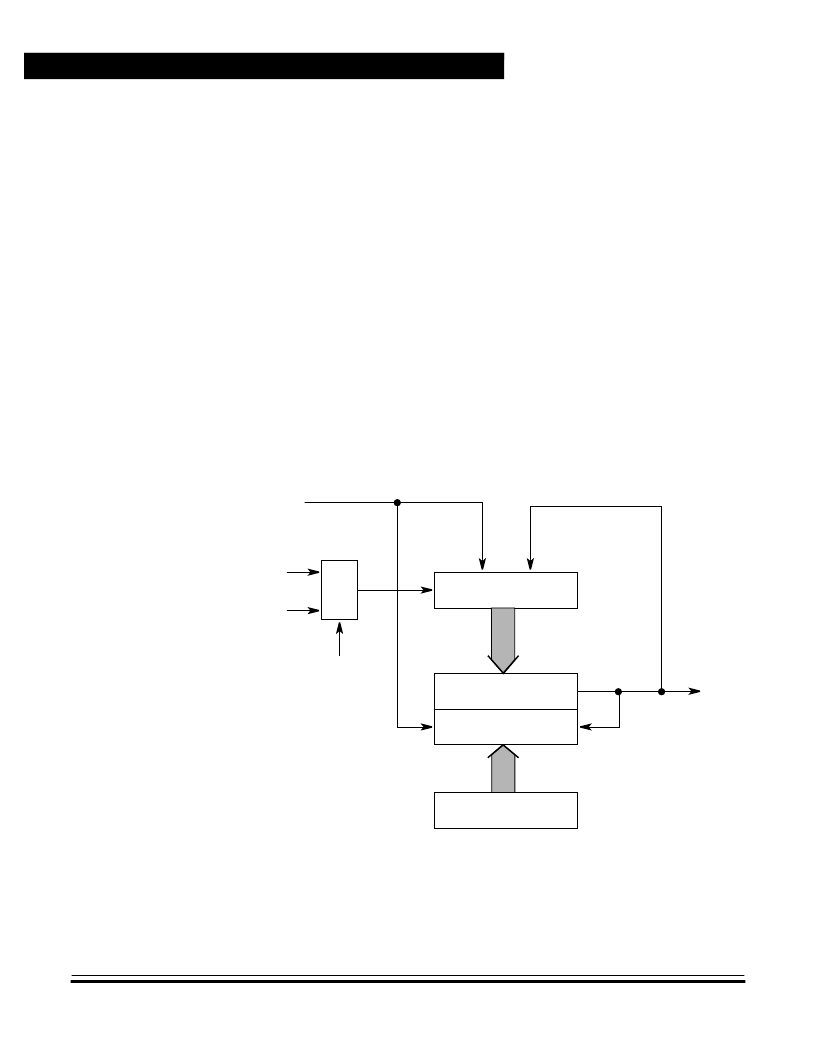

Figure 9-5. Timer 2 Block Diagram
COUNTER 2
COMPARATOR 2
REGISTER (OC2)
BUFFER 2
S
E
L
TRANSFER
TRANSFER
$01
$01
0
1
COUNTER
WRITE
CLK2
EXCLK
T2CLK
CMP2
