L
G
R
General Description
General Release Specification
MC68HC(7)05L16
—
Rev. 3.0
26
General Description
MOTOROLA

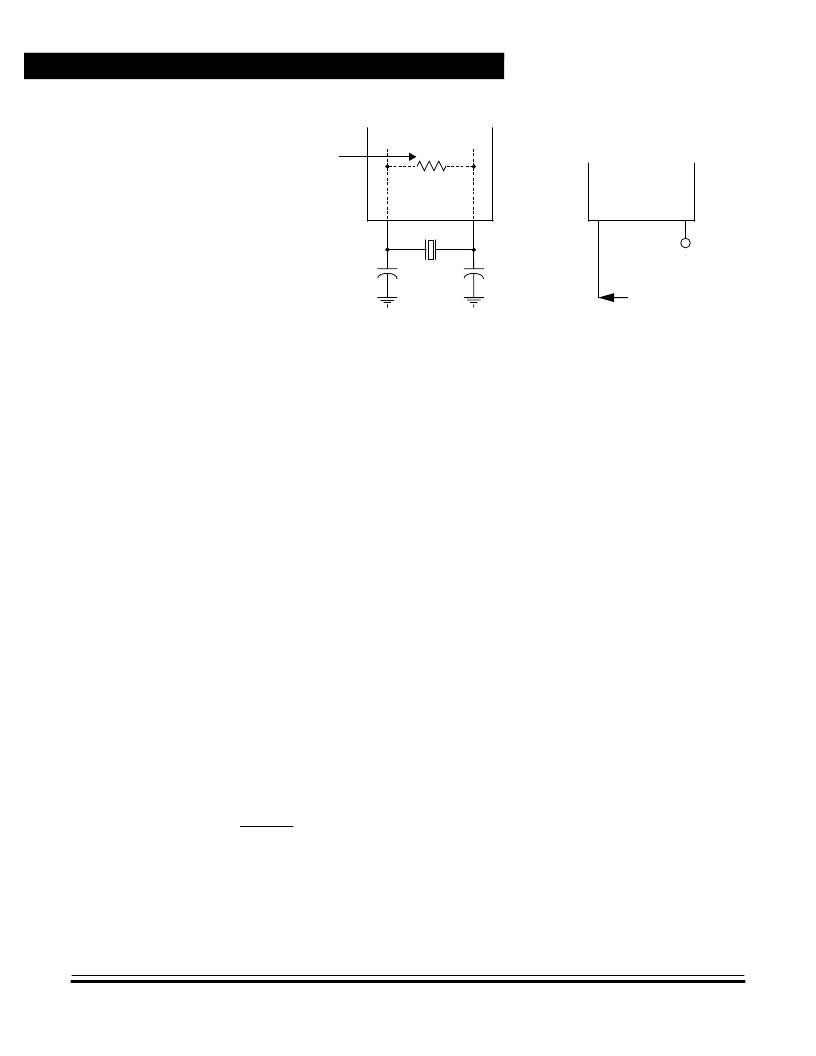

Figure 1-3. Oscillator Connections
1.6.2.2 External C lock
An external clock from another CMOS-compatible device can be
connected to the OSC1 input, with the OSC2 input not connected, as
shownin
Figure1-3
.Thisconfigurationispossibleregardlessofhowthe
oscillator is set up.
1.6.3 XOSC1 and XOSC2
The XOSC1 and XOSC2 pins are the connections for the 2-pin on-chip
oscillator. The XOSC1 and XOSC2 pins can accept:
A crystal as shown in
Figure 1-4
(a)
An external clock signal as shown in
Figure 1-4
(b)
The frequency, f
OSC
, of the oscillator or external clock source is divided
by two to produce the internal operating frequency, f
OP
, if selected by
SYS1–SYS0 bits.
When XOSC is not used, the XOSC1 pin must be connected to the
RESET pin to ensure proper initialization of the clock circuitry. XOSC2
pin should remain unconnected.
MCU
C
O2
(a) Crystal Connections
OSC1
4 MHz (TYP)
OSC2
C
O1
R
OF
UNCONNECTED
EXTERNAL CLOCK
(b) External Clock
Source Connection
OSC1
OSC2
MCU
MASK OPTIONS
