General Description
Modes of Operation
MC68HC(7)05L16
—
Rev. 3.0
General Release Specification
MOTOROLA
General Description
31
L
G
R

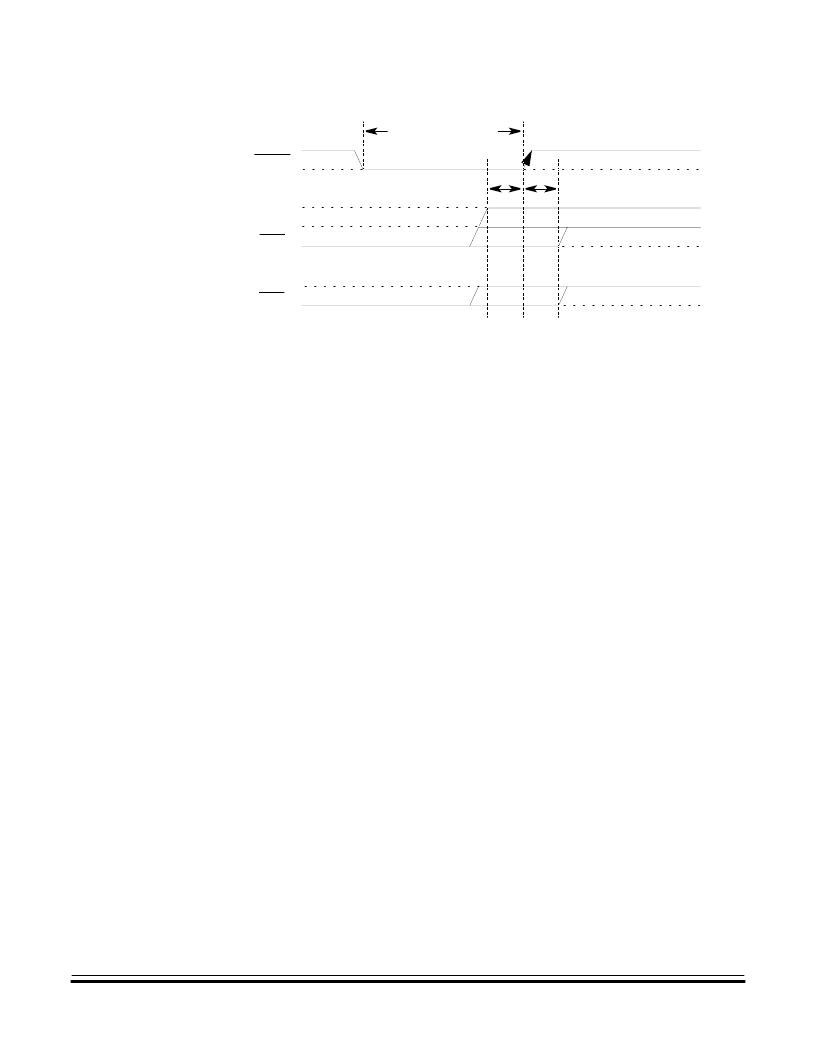

Figure 1-5
.
Mode Entry Diagram
1.7.2 Single-Chip Mode (SCM)
In this mode, all address and data bus activity occurs within the MCU.
Thus, no external pins are required for these functions. The single-chip
mode allows the maximum number of I/O pins for on-chip peripheral
functions, for example, ports A through E, and LCD drivers.
1.7.3 Self-Check Mode
In this mode, the reset vector is fetched from a 496-byte internal self-
check ROM at $FE00–$FFEF. The self-check ROM contains a self-
check program to test the functions of internal modules.
Since this mode is not a normal user mode, all of the privileged control
bits are accessible. This allows the self-check mode to be used for self-
test of the device.
V
TST
V
DD
V
SS
V
DD
V
SS
IRQ2
IRQ1
RESET
SINGLE-CHIP MODE
V
TST
= 2 x V
DD
V
DD
V
SS
