AD9910
APPLICATION CIRCUITS
Rev. 0 | Page 15 of 60
LOOP
FILTER
PHASE
COMPARATOR
VCO
AD9910
REF CLK
REFERENCE
CHARGE
PUMP
AD9510,AD9511, ADF4106
÷
÷
0
LPF

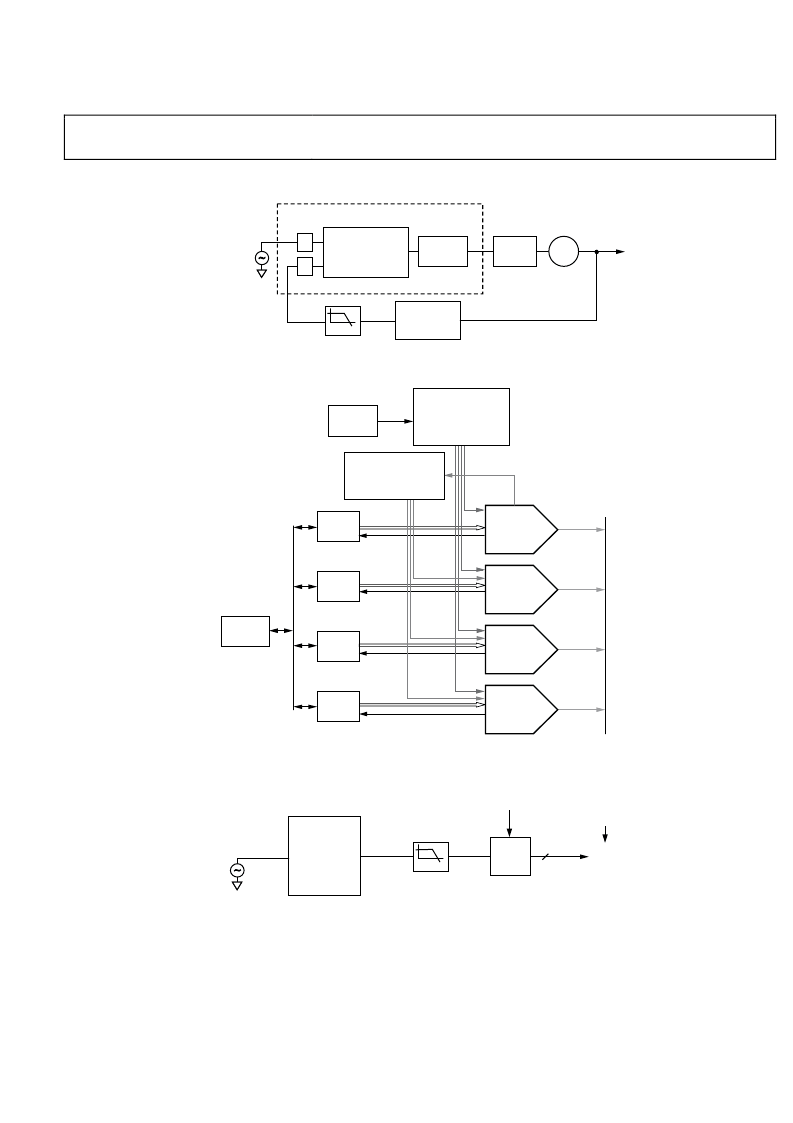

Figure 19. DDS in PLL Feedback Locking to Reference Offering Fine Frequency and Delay Adjust Tuning
AD9910
(MASTER)
CLOCK
SOURCE
AD9910
AD9910
FPGA
DATA
SYNC_CLK
REF_CLK
SYNC_CLK
SYNC_CLK
FPGA
DATA
FPGA
DATA
DATA
FPGA
SYNC_CLK
C1
S1
C2
S2
C3
S3
C4
S4
A1
A2
A4
A3
A_END
CENTRAL
CONTROL
AD9510
CLOCK DISTRIBUTOR
WITH
DELAY EQUALIZATION
SYNC_OUT
AD9510
SYNCHRONIZATION
DELAY EQUALIZATION
0
Figure 20. Synchronizing Multiple Devices to Increase Channel Capacity Using the AD9510 as a Clock Distributor for the Reference and Synchronization Clock
AD9910
REF CLK
n
PROGRAMMABLE 1 TO 32
DIVIDER AND DELAY ADJUST
CLOCK OUTPUT
SELECTION(S)
n = DEPENDANT ON PRODUCT SELECTION.
Figure 21. Clock Generation Circuit Using the AD951x Series of Clock Distribution Chips
AD9515
AD9514
AD9513
AD9512
LVPECL
LVDS
CMOS
CH 2
0
LPF
