DAC Output Frequency (MHz)
Noise
Spectral
Density
(dBc/Hz)
DAC Input Amplitude = 12dBFs
DAC Input Amplitude = 6dBFs
DAC Input Amplitude = 0dBFs
G019
155
150
145
140
135
130
125
120
10
20
30
40
50
DAC Output Frequency (MHz)
Noise
Spectral
Density
(dBc/Hz)
DAC Full-Scale = 2mA
DAC Full-Scale = 10mA
DAC Full-Scale = 20mA
G020
64
68
72
76
80
10
20
30
40
50
60
DAC Output Frequency (MHz)
SFDR
(dBc)
DAC Input = 0dBFS
DAC Input = 6dBFS
DAC Input = 12dBFS
G021
60
65
70
75
80
10
20
30
40
50
DAC Output Frquency (MHz)
SFDR
(dBc)
Interpolation = 1
Interpolation = 2
G022
SLOS711B – NOVEMBER 2011 – REVISED MARCH 2012
All plots are at 25°C, AVDD18_ADC=1.8V, DVDD18_CLK=1.8V, DVDD18=1.8V, DVDD18_DAC=1.8V, AVDD3_DAC=3.0V,
AVDD3_AUX=3.0V, maximum rated clock frequency, sine wave input clock. 1.5 VPP differential clock amplitude, 50% clock
duty cycle, 0 dBFS digital input, 0 dB gain, CMOS input interface for AFE7222, 32k point FFT (unless otherwise noted)

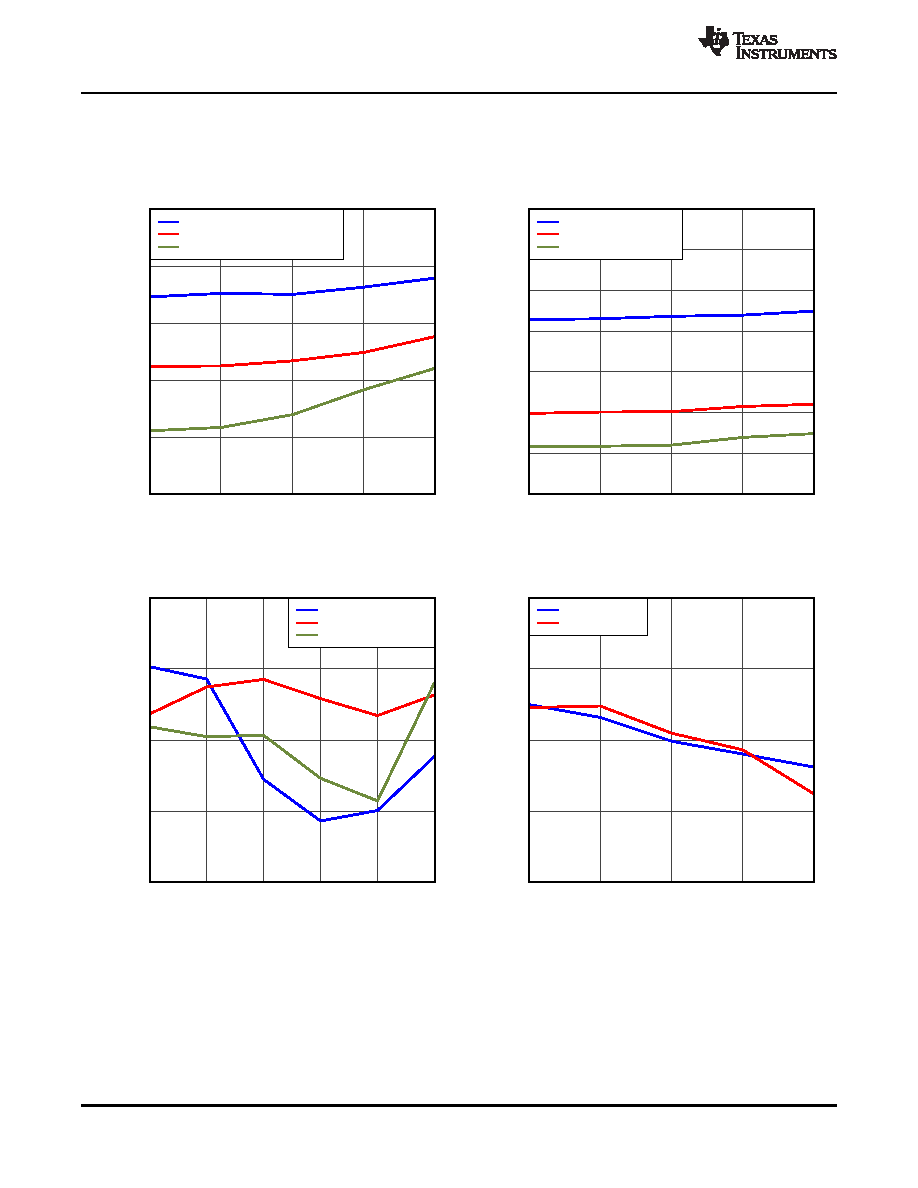

NOISE SPECTRAL DENSITY
vs
DAC OUTPUT FREQUENCY
Figure 6-20. NSD vs Frequency Across Input Scale
Figure 6-21. NSD Vs Iouts
SFDR
vs
DAC OUTPUT FREQUENCY
Figure 6-22. SFDR vs Frequency
Figure 6-23. SFDR vs Interpolation
60
TYPICAL CHARACTERISTICS FOR AFE7222
Copyright 2011–2012, Texas Instruments Incorporated
