REV. 0
–38–
AD9898
SUBCK PROGRAMMABLE SETTINGS
1. SUBCK STARTING POLARITY IS ALWAYS HIGH.
2. FALLING EDGE OF SUBCK IS SET USING THE SUBCK1TOG1 OR SUBCK2TOG1 REGISTERS.
3. RISING EDGE OF SUBCK IS SET USING THE SUBCK1TOG2 OR SUBCK2TOG2 REGISTERS.
NUMBER OF SUBCK PULSES WITHIN THE FIELD IS SET USING THE SUBCKNUM REGISTER. IN THIS EXAMPLE, SUBCKNUM = 2.
VD
HD
VSG1–
VSG2
SUBCK
1
2
3
t
EXP
t
EXP

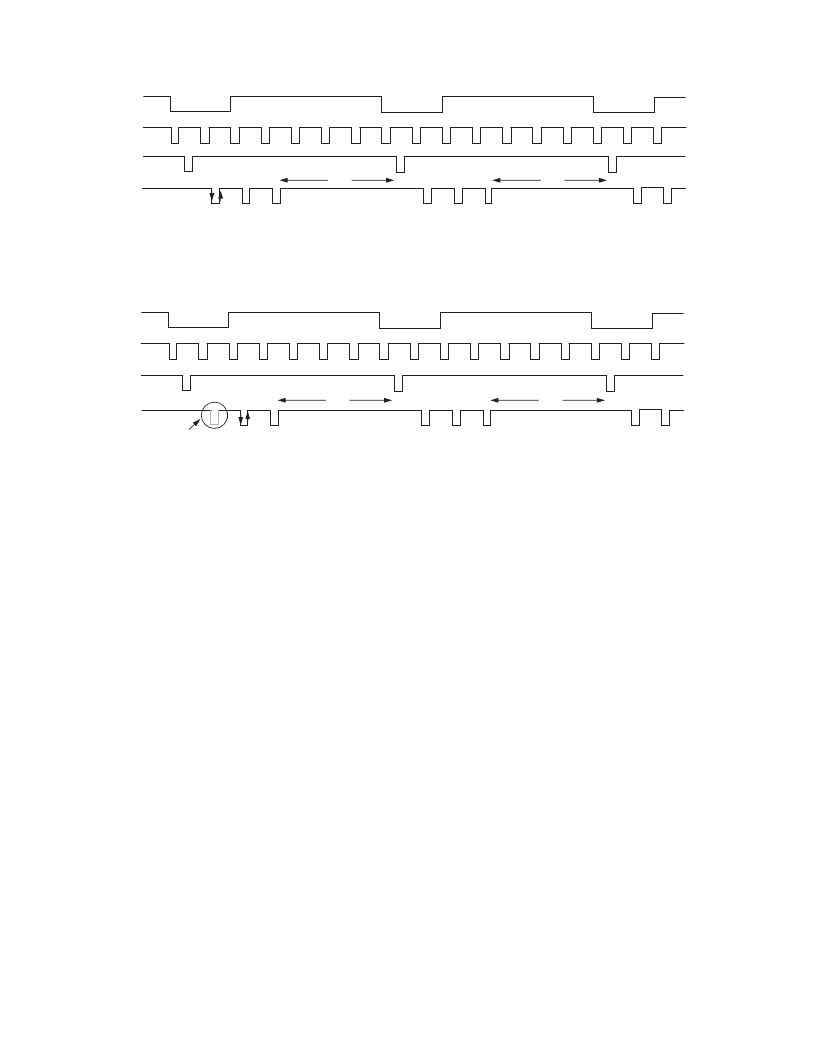

Figure 37. Normal Shutter Mode
t
EXP
t
EXP
1
SUBCK PROGRAMMABLE SETTINGS
SETTING SUBCKSUPPRESS REGISTER = 1 SUPPRESSES THIS FIRST SUBCK FOLLOWING VSG PULSE.
VD
HD
VSG1–
VSG2
SUBCK
Figure 38. SUBCK Suppression Mode
